33/11 Kv 50/60Hz 5000Kva Podstacja transformatorowa dystrybucji energii

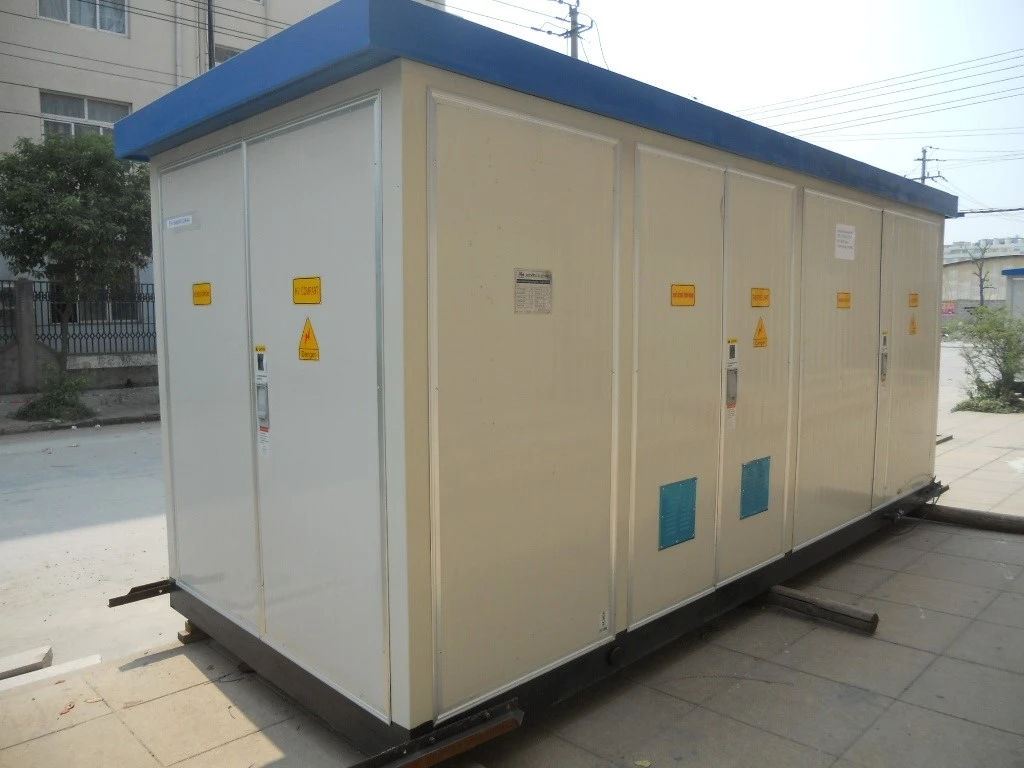

Podstacja transformatorowa 33/11 Kv 50/60Hz 5000Kva



Struktura funkcji podstacji pudełkowej



A. Funkcja i charakterystyka podstacji skrzynkowej



Podstacja typu skrzynkowego odnosi się do zewnętrznego urządzenia dystrybucyjnego, które instaluje rozdzielnice wysokiego i niskiego napięcia oraz transformatory razem w zamkniętej skrzynce. Główną funkcją jest zapewnienie wymaganej energii elektrycznej dla użytkowników wysokiego lub niskiego napięcia. Ma następujące cechy:

1. Mały ślad. Zainstalowanie podstacji skrzynkowej może zaoszczędzić ponad dwie trzecie powierzchni gruntu w porównaniu z budową podstacji o tej samej wielkości.

2. Elastyczne metody łączenia. Struktura podstacji skrzynkowych jest stosunkowo zwarta, a każda skrzynka tworzy niezależny system, co sprawia, że ​​metoda łączenia jest elastyczna i zmienna. Użytkownik może dowolnie łączyć niektóre tryby w zależności od aktualnej sytuacji, aby zaspokoić potrzeby różnych miejsc.

3. Piękny wygląd, łatwy do skoordynowania z otoczeniem. Obudowa skrzynki może być wybrana w różnych kolorach w zależności od miejsca instalacji, co ułatwia koordynację z otaczającym środowiskiem. Szczególnie nadaje się do gęsto zaludnionych obszarów, takich jak miejskie osiedla mieszkaniowe, dworce, porty, lotniska, parki, pasy zieleni itp. Może być używana jako podstacja stała lub mobilna.

4. Niski poziom inwestycji i krótki cykl budowy. Podstacje skrzynkowe zmniejszają inwestycje o 40 do 50 procent w porównaniu z konwencjonalnymi podstacjami o tej samej skali, a cykl budowy i instalacji można znacznie skrócić. Jednocześnie dzienne obciążenie pracą konserwacyjną podstacji skrzynkowej jest również stosunkowo niewielkie.



B. Rodzaje podstacji skrzynkowych



1. Rodzaj montażu

Kompletny zestaw urządzeń wysokiego i niskiego napięcia oraz transformatory należy zainstalować w metalowych puszkach, pozostawiając korytarze operacyjne w urządzeniach rozdzielczych wysokiego i niskiego napięcia. Ten typ transformatora skrzynkowego ma dużą objętość i jest obecnie rzadko używany.

2. Typ urządzenia kombinowanego

Zamiast korzystać z istniejącego kompletnego zestawu urządzeń, elektryczne urządzenia sterujące i zabezpieczające wysokiego i niskiego napięcia są pakowane bezpośrednio do pudełka, tworząc całość. Projekt jest uważany za bezobsługowy, bez korytarzy operacyjnych i małej skrzynki, znanej również jako transformatory skrzynkowe w stylu europejskim lub zwykłe transformatory skrzynkowe.

3. Jeden typ ciała

Uprościć urządzenia sterujące i zabezpieczające wysokiego napięcia oraz umieścić urządzenia rozdzielcze wysokiego i niskiego napięcia oraz główny korpus transformatora w zbiorniku oleju transformatorowego, aby utworzyć całość, mniejszą, blisko zanurzonego w oleju transformatora tej samej mocy, co stanowi 1/3 europejskiego transformatora skrzynkowego. Znany również jako transformator skrzynkowy w stylu amerykańskim lub transformator kompaktowy.



C. Struktura podstacji skrzynkowej



1. Struktura transformatora skrzynkowego w stylu europejskim

(1) W Chinach powszechnie stosowane są podstacje skrzynkowe w stylu europejskim, z trzema częściami, z których każda składa się z jednego pomieszczenia, tworząc strukturę „mu” lub „pin”. Powszechnie stosowane modele to ZBW i XWB. Schematy przekrojów i okablowania pokazano na rysunku GYPD00102003-1. Komora wysokiego napięcia transformatora skrzynkowego w stylu europejskim to przełącznik obciążenia sieci pierścieniowej, podwójnej linii lub jednostki końcowej, o małej objętości i kompatybilności z szafą sieci pierścieniowej. Przyjęcie bezpiecznej i niezawodnej kompaktowej konstrukcji, z wszechstronną funkcją blokowania zapobiegającego nieprawidłowemu działaniu, wysoką niezawodnością oraz wygodną obsługą i konserwacją. Sprzęt wysokiego napięcia zazwyczaj przyjmuje kombinację przełącznika obciążenia i bezpiecznika. Bezpiecznik jest wyposażony w impaktor. Po przepaleniu bezpiecznika napastnik popchnie mechanizm zwalniający, a trójfazowy przełącznik obciążenia otworzy się w tym samym czasie, aby uniknąć operacji utraty fazy. Jednocześnie, w przypadku zastosowania napędu elektrycznego, można zaimplementować funkcję automatyzacji dystrybucji. Wyjście kablowe 10kV struktury sieci pierścieniowej wyposażone jest we wskaźnik zwarcia doziemnego oraz czujnik składowej zerowej. Transformatory mogą być zanurzone w oleju lub suche, z okablowaniem D, yn11. Ze względu na niekorzystne odprowadzanie ciepła można zastosować wentylację naturalną lub górną wymuszoną. Pomieszczenie niskiego napięcia jest wyposażone w pomiar i kompensację mocy biernej, a obwód wtórny i liczbę linii wyjściowych można zaprojektować zgodnie z potrzebami użytkownika, aby spełnić różne potrzeby. Zewnętrzna powłoka wykonana jest z blachy stalowej lub płyty ze stopu, z dwuwarstwową górną pokrywą i dobrą izolacją. Wygląd i kolor można dopasować do otoczenia. Komora wysokiego napięcia, komora transformatora i komora niskiego napięcia są oddzielone przegrodami na niezależne przedziały. W celu monitorowania i konserwacji urządzenia oświetleniowe są instalowane w każdym przedziale, a przełącznik oświetlenia jest sterowany przez drzwi.



2. Struktura transformatora skrzynkowego w stylu amerykańskim

(1) Transformator skrzynkowy w stylu amerykańskim ma wspólny przełącznik wysokiego napięcia i transformator w tym samym zbiorniku oleju. Typowe modele transformatorów skrzynkowych w stylu amerykańskim to ZB1336, GE i COOPER. Strukturę i okablowanie pokazano na rysunkach GYPD{2}} i GYPD{3}}.

Transformator skrzynkowy w stylu amerykańskim przyjmuje w pełni uszczelnioną iw pełni izolowaną konstrukcję o wysokim poziomie bezpieczeństwa, która może być stosowana w sieciach pierścieniowych i terminalach. Wysokie napięcie jest kontrolowane przez czteropozycyjny przełącznik obciążenia olejem trójfazowego typu T lub typu V, jak pokazano na rysunku GYPD00202002-04 i GYPD00202002-05





2) Transformator przyjmuje bezpiecznik zapasowy połączony szeregowo z bezpiecznikiem wtykowym w celu zapewnienia ochrony. Bezpiecznik zapasowy jest zainstalowany wewnątrz skrzynki i działa tylko w przypadku wewnętrznego zwarcia fazy w transformatorze skrzynkowym, używanym do ochrony linii wysokiego napięcia. Bezpiecznik wtykowy włącza się w przypadku zwarcia lub przeciążenia po stronie wtórnej.

Kabel wysokiego napięcia jest podłączony do tulei o dobrych właściwościach izolacyjnych, która jest połączona z wtyczką kabla kolankowego w celu uszczelnienia części pod napięciem. Wtyczka kabla kolankowego jest w pełni ekranowaną izolowaną wtyczką, którą można w pełni ładować i odłączać, co odpowiada przełącznikowi obciążenia. Struktura jest pokazana na rysunku GYPD00102003-6, ale jeśli jest podłączony do punktu zwarcia, należy wymienić kolanko i tuleję.



D. Działanie podstacji skrzynkowej



1. Podstację skrzynkową należy umieścić w stosunkowo wysokim miejscu, a nie na terenach nisko położonych, aby zapobiec przedostawaniu się wody deszczowej do skrzynki i wpływaniu na pracę urządzeń. Podczas wylewania pomostów betonowych należy pozostawić szczeliny po stronie wysokiego i niskiego napięcia, aby ułatwić układanie i wyprowadzanie kabli. Podczas kopania fundamentu, w przypadku napotkania gruntu utworzonego przez nagromadzenie śmieci lub gleby korozyjnej, należy go wykopać do gruntu stałego, następnie zasypać glebą dobrej jakości i zagęścić, a następnie wypełnić trzema warstwami gleby lub żwiru, aby zapewnić stabilność fundacji.

2. Połączenie uziemiające i neutralne podstacji skrzynkowej ma wspólną sieć uziemiającą. Siatka uziemiająca ogólnie przyjmuje metodę wbijania pali uziemiających w cztery rogi fundamentu, a następnie łączenia ich jako całości. Muszą istnieć dwa niezawodne połączenia między podstacją skrzynkową a siatką uziemiającą. Po pracy należy regularnie sprawdzać połączenie uziemiające, aby upewnić się, że nie jest poluzowane lub skorodowane. Regularnie mierz rezystancję uziemienia, nie przekraczając 4 Ω.

3. Podstacja skrzynkowa wykorzystuje głównie chłodzenie z naturalną cyrkulacją powietrza. Dlatego nie należy gromadzić gruzu wokół niego, zwłaszcza drzwi do pomieszczenia transformatora. Należy również regularnie usuwać otwory wentylacyjne żaluzji, aby sprzęt nie przekroczył maksymalnej dopuszczalnej temperatury.

Po zadziałaniu wyłącznika niskiego napięcia należy ustalić przyczynę przed przekazaniem zasilania, aby zapobiec dalszemu rozszerzaniu się awarii.

5. Komora wysokiego napięcia podstacji skrzynkowej powinna być wyposażona w odgromniki z tlenku cynku, a sposób instalacji powinien być wygodny do testowania i wymiany.

6. Urządzenia takie jak przełączniki sieci pierścieniowej, transformatory, odgromniki itp. w pomieszczeniu wysokiego napięcia powinny być regularnie sprawdzane i konserwowane, usterki powinny być wykrywane i usuwane w odpowiednim czasie, a testy profilaktyczne izolacji powinny być regularnie przeprowadzane. W przypadku przerwy w eksploatacji na okres dłuższy niż 3 miesiące i ponownego uruchomienia należy przeprowadzić pełny test prewencyjny projektu.

7. Aby wymienić bezpiecznik wysokonapięciowy bez zdolności wyłączania, transformator musi być wyłączony, a blokada mechaniczna musi być odpowiednio zwolniona podczas pracy i należy użyć izolowanego pręta napędowego.

8. Wszystkie wchodzące i wychodzące otwory kablowe w podstacji skrzynkowej powinny być uszczelnione, aby zapobiec przedostawaniu się małych zwierząt i powodowaniu wypadków.

9. Musi posiadać znak ostrzegawczy o „niebezpieczeństwie wysokiego napięcia” oraz numer tabliczki znamionowej sprzętu elektrycznego



Cechy:

1) Mniejszy zajęty obszar
2) Solidny i niezawodny
3) Łatwy do przenoszenia, piękny i praktyczny
4) Jego koszt jest niski, a okres instalacji krótki



Warunki środowiska:

Wysokość: 1000m i poniżej.
Temperatura otoczenia: - 25 ~ plus 40 C.

Prędkość wiatru: nie więcej niż 35 m/s.
Wilgotność względna: nie więcej niż 90 procent (plus 25 C).
Sejsmiczne przyspieszenie poziome: nie więcej niż {{0}},4 m/s, przyspieszenie pionowe: nie więcej niż 0,2 m/s.
Miejsce użytkowania: nie powinny znajdować się w nim materiały przewodzące, pylące, niebezpieczne, żrące, łatwopalne i wybuchowe, szkodliwe dla metali i izolatorów.



ZDJĘCIE PRODUKTU



WARSZTAT FABRYCZNY



Często zadawane pytania

P5: Czy dostępny jest OEM/ODM?

O: Tak jest! Nasze produkty można dostosować. Mamy zespoły projektantów i inżynierów, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klientów.



P6: Jesteś producentem lub firmą handlową?
Odp .: Jesteśmy fabryką, jako w 100% profesjonalny producent z 20-letnim doświadczeniem producenta, możemy wytwarzać produkty zgodnie z wymaganiami klientów, a także w 100% kontrolować jakość produktów.



P7: Czy można negocjować cenę?

Odp.: tak, cena do uzgodnienia. Można go zmienić w zależności od ilości lub opakowania



P8: A co z inspekcją?

Odp .: Mamy cały system kontroli od surowca do produktów końcowych, w tym test wzrostu temperatury, test typu przewodu testowego w rozpylaniu soli, test trwałości mechanicznej.



P9: Co to są warunki płatności?

Odp .: TT, Paypal, Western Union, ubezpieczenie handlu Alibaba i akredytywy są dopuszczalne. 30 procent T / T z góry, 70 procent salda przed wysyłką.



P10: Jaka jest usługa oferowana przez firmę?

Odp .: Mamy profesjonalny zespół inżynierów, który może zaprojektować i opracować formę, aby spełnić różne wymagania klienta.

Mamy również zespół sprzedaży, który oferuje dobrą obsługę od przedsprzedaży do obsługi posprzedażnej.



Ten produkt jest zwykle dostosowany.
Jesteśmy producentem i posiadamy profesjonalny dział techniczny, który jest w stanie zaprojektować i dostarczyć rozwiązania zgodnie z potrzebami klienta.
Prosimy o kontakt z naszym personelem handlowym w celu uzyskania rysunków projektowych

Oto przykłady naszych klientów w celach informacyjnych

Klient z Uzbekistanu

WYMAGANIA TECHNICZNE I CHARAKTERYSTYKA SPRZĘTU
Re:82 ustawia kompaktową podstację
Przedmiot- NIE.	Wykaz danych technicznych	Jednostka	Wymagane (w godz 3000 m	Oferowane dane
	Wymagania dotyczące danych systemowych
1.05.10	Linka miedziana do uziemienia
	Producent	-
	Materiał	-	miedź
	Przekrój	mm2	>50
	Długość	m	>40
1.05.11	Pręty uziemiające
	Producent	-
	Typ	-
	Materia!	-
	Długość	m
	Sekcje na pręt	szt
1.6	Podstacje kompaktowe (opcja 1)
	Producent	-		Fengyuan
	Typ	-		Na wolnym powietrzu
	Ogólna klasa ochrony dla kompletnej podstacji	-	IP44	IP44
	Materiał obudowy	-		żołnierz amerykański
	Wymiary całkowite (szer. x dł. x wys.)
	dla S/S z transformatorem 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ dla S/S z transformatorem 1x100 kVA	mm/mm/mm		3000x1850x2150
	dla S/S z transformatorem 1x160 kVA	mm/mm/mm		3000x1850x2150
	• dla S/S z transformatorem 1x250 kVA	mm/mm/mm		3000x1850x2150
	Waga całkowita
	■ dla S/S z transformatorem 1x50 kVA	Kg		1000 kg.
	■ dla S/S z transformatorem 1x100 kVA	Kg		1000 kg.
	■ dla S/S z transformatorem 1x160 kVA	Kg		1000 kg.
	■ dla S/S z transformatorem 1x250 kVA	Kg		1000 kg.
1.6.1	Urządzenia rozdzielcze 20 kV
	Producent	-		Chnt / odpowiednik
	Typ	-		Wewnętrzny RMU
	Napięcie znamionowe	Kv	20	20
	Maksymalne napięcie robocze	Kv	24	24
	Prąd znamionowy	A	400	400
	Znamionowy prąd krótkotrwały	Ka	16	16
	Znamionowe napięcie wytrzymywane o częstotliwości sieciowej	Kv	50	50
	Znamionowe napięcie udarowe wytrzymywane (wartość szczytowa)	k-^ szczyt	125	125
	Środek izolujący		SF6/powietrze	SF6/powietrze
	Klasa ochrony		lP4x	lP4x
