8 codziennych czynności konserwacyjnych szaf rozdzielczych niskiego napięcia

8 codziennych czynności konserwacyjnych szaf rozdzielczych niskiego napięcia

1. Wdrożyć konserwację segmentową, najpierw utrzymuj sekcję obciążenia ochronnego. Podczas naprawy szafki kondensatora najpierw odłącz główny wyłącznik kondensatora, rozładuj kondensatory jeden po drugim przewodem o długości 10 mm lub więcej, a następnie sprawdź, czy styczniki, śruby okablowania kondensatora i urządzenia uziemiające są w dobrym stanie, sprawdź, czy kondensatory są wybrzuszone i użyj odkurzacza, aby usunąć kurz z wnętrza obudowy.

2. Przestań chronić zasilanie obciążenia. Jeśli obciążenie nadal dostarcza zasilanie, odłącz je. Załaduj przełącznik powietrza zasilania, ustaw przełącznik wyboru generatora w pozycji „stop”, odłącz dodatnie i ujemne przewody akumulatora i zawiąż znak „zapobiegaj przenoszeniu mocy z generatora”.

3. Sprawdzić, czy na złączu szynowym nie ma odkształceń lub czarnych śladów wyładowań i dokręcić śruby łączące. Jeśli śruby rdzewieją, należy je wymienić, aby zapewnić szczelne połączenie. Sprawdź, czy izolatory na szynie zbiorczej nie są luźne lub uszkodzone.

4. Za pomocą uchwytu strząsnąć główny wyłącznik powietrza z szafy rozdzielczej, sprawdzić, czy styki główne nie mają śladów nadpalenia, sprawdzić, czy osłona gaśnicy nie jest czarna lub uszkodzona, dokręcić śruby instalacji elektrycznej, oczyścić wnętrze szafy z kurzu, i przetestować zamknięcie mechaniczne.

5. Wyjąć szafkę niezależną z szuflady, zamocować zaciski, sprawdzić instalację i okablowanie przekładników prądowych, liczników i kilowatogodzin, sprawdzić elastyczność i niezawodność działania mechanizmu klamki, dokręcić rurociągi wlotu i wylotu powietrza z przełącznik powietrza i oczyść z kurzu gniazda za szafą sterowniczą i szafą rozdzielczą.

6. Stopniowo odłącz przełącznik powietrza po stronie niskiego napięcia, a następnie odłącz wyłącznik próżniowy po stronie wysokiego napięcia, który dostarcza zasilanie do transformatora, zamknij uziemnik i powieś tabliczkę z napisem „Nie zamyka się, ktoś pracuje”.

Po zakończeniu utrzymania obciążenia można uruchomić generator, aby zasilić go, a zasilanie sieciowe można zatrzymać, aby utrzymać odcinek szyny.

8. Po przeprowadzeniu konserwacji szafy rozdzielczej zgodnie z wymaganiami pkt. 3, 4 i 5. Usunąć urządzenie zabezpieczające, odłączyć uziemnik strony wysokiego napięcia, zamknąć wyłącznik próżniowy, obserwować, czy transformator pracuje bez błędów, a następnie stopniowo przesyłać moc do szafy rozdzielczej niskiego napięcia i przenosić zasilanie generatora obciążenia ochronnego do miejskiego źródła zasilania.

Warunki pracy

temperatura otoczenia: -15ºC~ plus 40ºC;
*Wysokość: nie więcej niż 1000m;
* Wilgotność względna: średnia dzienna wartość wilgotności względnej nie przekracza 95 procent, średnia wartość miesięcznej wilgotności względnej
wilgotność nie przekracza 90 procent, średnia dobowa wartość ciśnienia pary wodnej nie przekracza 2,2 kPa, a średnia miesięczna wartość ciśnienia pary wodnej nie przekracza Więcej niż 1,8 kPa;
* Powietrze otoczenia: nie jest w widoczny sposób zanieczyszczone pyłem, dymem, korozyjnymi i/lub łatwopalnymi gazami, oparami lub mgłą solną; Wibracje lub ruch podłoża z zewnątrz rozdzielnicy i urządzeń sterujących można zignorować;
*Amplituda zakłóceń elektromagnetycznych indukowanych w systemie wtórnym nie powinna przekraczać 1,6kV.
*Specjalne warunki pracy: Zgodnie z normą krajową GBT11022-999 „Powszechne wymagania techniczne dotyczące rozdzielnic wysokiego napięcia i norm dotyczących urządzeń sterujących” wyłącznik powinien pracować w normalnych warunkach pracy. Jeśli warunki pracy używane przez użytkownika różnią się od normalnych warunków pracy, na przykład miejsce instalacji znajduje się na wysokości ponad 1000 m n.p.m., temperatura powietrza otoczenia przekracza limit określony w normalnych warunkach pracy lub wysoka wilgotność, przy której łatwo skraplać się wystąpią, użytkownik powinien skonsultować się z producentem i dojść do porozumienia.

Charakterystyka struktury

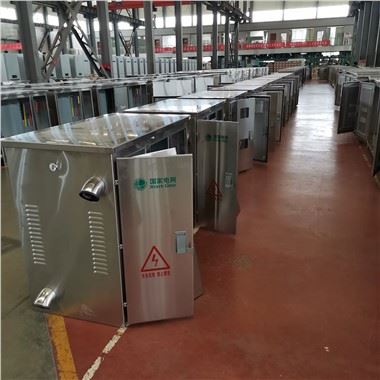

Istnieją typy poziome i pionowe, Obudowa wykonana jest z (2 mm) wysokiej jakości stali nierdzewnej lub dwuwarstwowej płyty kompozytowej ze stali nierdzewnej o strukturze plastra miodu, Posiada właściwości zmniejszające palność, ochronę środowiska, izolację cieplną, antykondensację, użyj specjalnego procesu spawania stali nierdzewnej, wzmocnionej konstrukcji skrzynkowej, jasnej powierzchni, bez śladów spawania, Wewnętrzna płyta instalacyjna z obróbką cynkowania ogniowego, upewnij się, że nie rdzewieje w ciągu 20 lat, Są przednie drzwi i tylne drzwi, łatwe do klient obsługuje lub naprawia, wokół drzwi znajduje się wysoce elastyczna i odporna na starzenie taśma uszczelniająca. Każde drzwi wyposażone w jasne i ciemne zamki do drzwi, Jasny zamek ma osłonę przeciwdeszczową, Pomieszczenie pomiarowe jest całkowicie zamknięte z ołowianym urządzeniem plombującym, Z boku szafy znajduje się rura kablowa, aby zapobiec deszczowi, otwory wentylacyjne i wylotowe kabli w dół . Blat z kanałami wentylacyjnymi i siatkami drucianymi chroniącymi przed wodoodpornością, rdzą, kurzem, ciałami obcymi, stopień ochrony IP54.

ZDJĘCIE

Ten produkt jest zwykle dostosowany.
Jesteśmy producentem i posiadamy profesjonalny dział techniczny, który jest w stanie zaprojektować i dostarczyć rozwiązania zgodnie z potrzebami klienta.
Prosimy o kontakt z naszym personelem handlowym w celu uzyskania rysunków projektowych

Oto przykłady naszych klientów w celach informacyjnych

Towar: Rozdzielnice wysuwne GCS LV
Projekt: szpital w Nepalu
Rozdzielnica wysuwna GCS NN 1
Nr Specyfikacja komponentów Jednostka Ilość Producent 1 1
1 wyłącznik kompaktowy AC NM1-400S/3300 400A szt. 1 CHNT 交流塑壳断路器 NM1-400S/3300 400A 只 1 正泰电器
2 Wyłącznik kompaktowy AC NM1-400S/3300 315A Pc 1 CHNT 交流塑壳断路器 NM1-400S/3300 315A 只 1 正泰电器
3 Wyłącznik kompaktowy AC NM1-250S/3300 250A Pc 1 CHNT 交流塑壳断路器 NM1-250S/3300 250A 只 1 正泰电器
4 Wyłącznik kompaktowy AC NM1-250S/3300 200A Pc 2 CHNT 交流塑壳断路器 NM1-250S/3300 200A 只 2 正泰电器
5 Wyłącznik kompaktowy AC NM1-250S/3300 160A Pc 2 CHNT 交流塑壳断路器 NM1-250S/3300 160A 只 2 正泰电器
6 Wyłącznik kompaktowy AC NM1-125S/3300 100A Pc 2 CHNT 交流塑壳断路器 NM1-125S/3300 100A 只 2 正泰电器
7 Przekładnik prądowy BH-0.66Ⅰ 400/5 φ30 0.5 Grade Pc 3 CHNT 电流互感器 BH-0.66Ⅰ 400/5 φ30 0.5级 只3 正泰电器
8 Przekładnik prądowy BH-0.66Ⅰ 300/5 φ30 0.5 Grade Pc 3 CHNT 电流互感器 BH-0.66Ⅰ 300/5 φ30 0.5级 只3 正泰电器
9 Przekładnik prądowy BH-0.66Ⅰ 250/5 φ30 0.5 Grade Pc 3 CHNT 电流互感器 BH-0.66Ⅰ 250/5 φ30 0.5级 只3 正泰电器
10 Przekładnik prądowy BH-0.66Ⅰ 200/5 φ30 0.5 Klasa Pc 6 CHNT 电流互感器 BH-0.66Ⅰ 200/5 φ30 0.5级 只6 正泰电器
11 Przekładnik prądowy BH-0,66Ⅰ 150/5 φ30 0,5 klasy Pc 6 CHNT 电流互感器 BH-0,66Ⅰ 150/5 φ30 0,5级 只6 正泰电器
12 Przekładnik prądowy BH-0.66Ⅰ 100/5 φ30 0.5 Klasa Pc 6 CHNT 电流互感器 BH-0.66ⅠB 100/5 φ30 0.5级 只6 正泰电器
13 Amperomierz 6L2-A 400/5A Pc 3 CHNT 电流表 6L2-A 400/5A 只 3 正泰电器
14 Amperomierz 6L2-A 300/5A Pc 3 CHNT 电流表 6L2-A 300/5A 只 3 正泰电器
15 Amperomierz 6L2-A 250/5A Pc 3 CHNT 电流表 6L2-A 250/5A 只 3 正泰电器
16 Amperomierz 6L2-A 200/5A Pc 6 CHNT 电流表 6L2-A 200/5A 只 6 正泰电器
17 Amperomierz 6L2-A 150/5A Pc 6 CHNT 6L2-A 150/5A 6 正泰电器
18 Amperomierz 6L2-A 100/5A Pc 6 CHNT 电流表 6L2-A 100/5A 只 6 正泰电器

JEŚLI POTRZEBUJESZ WIĘCEJ SZCZEGÓŁÓW, PROSIMY O KONTAKT
