Jakie są typowe usterki szaf rozdzielczych i szaf sieci pierścieniowej?

Jakie są typowe usterki szaf rozdzielczych i szaf sieci pierścieniowej?

Typowe usterki rozdzielnic obejmują następujące kategorie:

(1) Niewłaściwe działanie i odmowa obsługi usterki. Takie usterki mogą być spowodowane usterkami mechanicznymi układu przeniesienia napędu i mechanizmu napędowego lub problemami ze sterowaniem elektrycznym i obwodami pomocniczymi; Usterki mechaniczne mechanizmu napędowego i układu przeniesienia napędu objawiają się głównie zablokowaniem mechanizmu, deformacją elementów, przemieszczeniem lub uszkodzeniem, luźnym i zakleszczonym żelaznym rdzeniem podczas otwierania i zamykania, poluzowanym sworzniem wału, awarią wyzwalania itp. Manifestowane są usterki sterowania elektrycznego i obwodów pomocniczych jako słaby styk w uzwojeniu wtórnym, luźne zaciski, nieprawidłowe okablowanie, spalenie cewek otwierających i zamykających na skutek zablokowanych mechanizmów lub słabych przełączników, nieskuteczne przełączanie styków pomocniczych, a także usterki w działaniu zasilaczy, styczników zamykających, mikroprzełączników, itp.

(2) Błędy przerywania i zamykania. Ten typ usterki jest spowodowany przez korpus wyłącznika, aw przypadku wyłączników o niskim poziomie oleju objawia się głównie zwarciem wtrysku paliwa, utratą spalania komory gaszenia łuku, niewystarczającą zdolnością wyłączania i wybuchem po zamknięciu. W przypadku wyłączników próżniowych objawia się to wyciekiem powietrza w komorze gaszenia łuku i mieszku, zmniejszoną próżnią i ponownym zapłonem baterii kondensatorów. Pękanie rur ceramicznych itp.

(3) Błąd przenoszenia prądu. Ten rodzaj uszkodzenia jest spowodowany głównie złym kontaktem wtyku izolacyjnego w rozdzielnicy, co prowadzi do stopienia styków;

(4) Błąd izolacji. Obejmuje to głównie zwarcie międzyfazowe lub zwarcie międzyfazowe szyny zbiorczej, wyładowanie między szyną zbiorczą a przepustem, wyładowanie styków dynamicznych i statycznych oraz ukryte niebezpieczne wyładowanie w przedziale kablowym. Typowe rodzaje usterek to przeskok zewnętrznej izolacji do ziemi, przeskok wewnętrznej izolacji do ziemi, przeskok izolacji międzyfazowej, przeskok przepięcia pioruna, przeskok porcelany, przeskok przepustu kondensatora, przeskok zanieczyszczenia, awaria, wybuch, przeskok pręta podnoszącego, wybuch przekładnika prądowego, awaria, rozgorzenie, potłuczone butelki porcelanowe itp.

(5) Siły zewnętrzne i inne błędy. W tym oddziaływania obiektów zewnętrznych, klęsk żywiołowych, zwarć spowodowanych przez zwierzęta itp

Typowe rodzaje usterek w szafie sieci pierścieniowej obejmują: błąd nakładania się kabli, usterkę izolatora wsporczego i głowicy stosu szyn zbiorczych, usterkę komory gazowej itp.

1. Usterki PT i CT. Szafa sieci pierścieniowej z interfejsem automatyki dystrybucji jest często wyposażona w PT i CT w celu dostarczania danych, takich jak zasilanie robocze przełączników i prąd obciążenia wymagany do automatyzacji dystrybucji.

2. Awaria odgromnika: Niektóre odgromniki w szafie sieci pierścieniowej zepsuły się lub eksplodowały, powodując zwarcie między fazami w pomieszczeniu kablowym lub wyładowanie od głowicy kabla do powłoki.

3. Błąd nakładania się kabli:

(1) Obecnie metodą mocowania kabla jest tuleja, która nie zapewnia znacznego zamocowania. Podczas pracy naprężenia generowane przez własny ciężar, energię elektryczną, siły zewnętrzne itp. będą przenoszone z każdej fazy na osłonę, w której kabel jest zachodzący na siebie. W ciężkich przypadkach może to spowodować uszkodzenie i wyciek powietrza na tulei, co prowadzi do usterek.

(2) Uwalnianie naprężeń: przed zamocowaniem kabla często konieczne jest zastosowanie siły zewnętrznej w celu skręcenia kabla. Po instalacji naprężenia wewnętrzne generowane przez skręcanie są stopniowo zmniejszane, a powstały moment obrotowy oddziałuje na tuleję zakładki kabla.

(3) Mutacja obciążenia: Z powodu zmiany obciążenia, przepięcia itp., temperatura głowicy kabla wzrasta, a tuleja izolacyjna pęka.

4. Usterka rozładowania na izolatorze wspornika kabla i głowicy stosu szyn zbiorczych. Izolator wspornika pomieszczenia kablowego lub głowica słupa szyny zbiorczej może ulec wyładowaniu powierzchniowemu lub nawet uszkodzeniu z powodu narażenia na kurz, wilgoć i inne środowiska.

5. Awaria obwodu wtórnego: Po wystąpieniu zwarcia w systemie rozdzielnica nie zadziałała normalnie, co spowodowało przedłużony prąd zwarciowy. Wysoki prąd po stronie wtórnej przekładnika prądowego spowodował przepalenie izolacji uzwojenia.

6. Usterka zabezpieczenia: Zasilanie sterowania zabezpieczenia jest podłączone z wtórnego przekładnika napięciowego. Gdy wystąpi zwarcie, wtórny prąd zwarcia przekładnika prądowego uruchomi alarm. Jednak zwarcie powoduje znaczny spadek napięcia w systemie, uniemożliwiając zadziałanie wyłącznika obciążenia. Prąd zwarciowy trwa do momentu zadziałania zabezpieczenia nadrzędnego i odcięcia zasilania.

LINK DO PRODUKTU

http://www.switchgear-china.com/ring-main-unit/sf6-izolowany-switchgear/sf6-rmu-switchgear.html

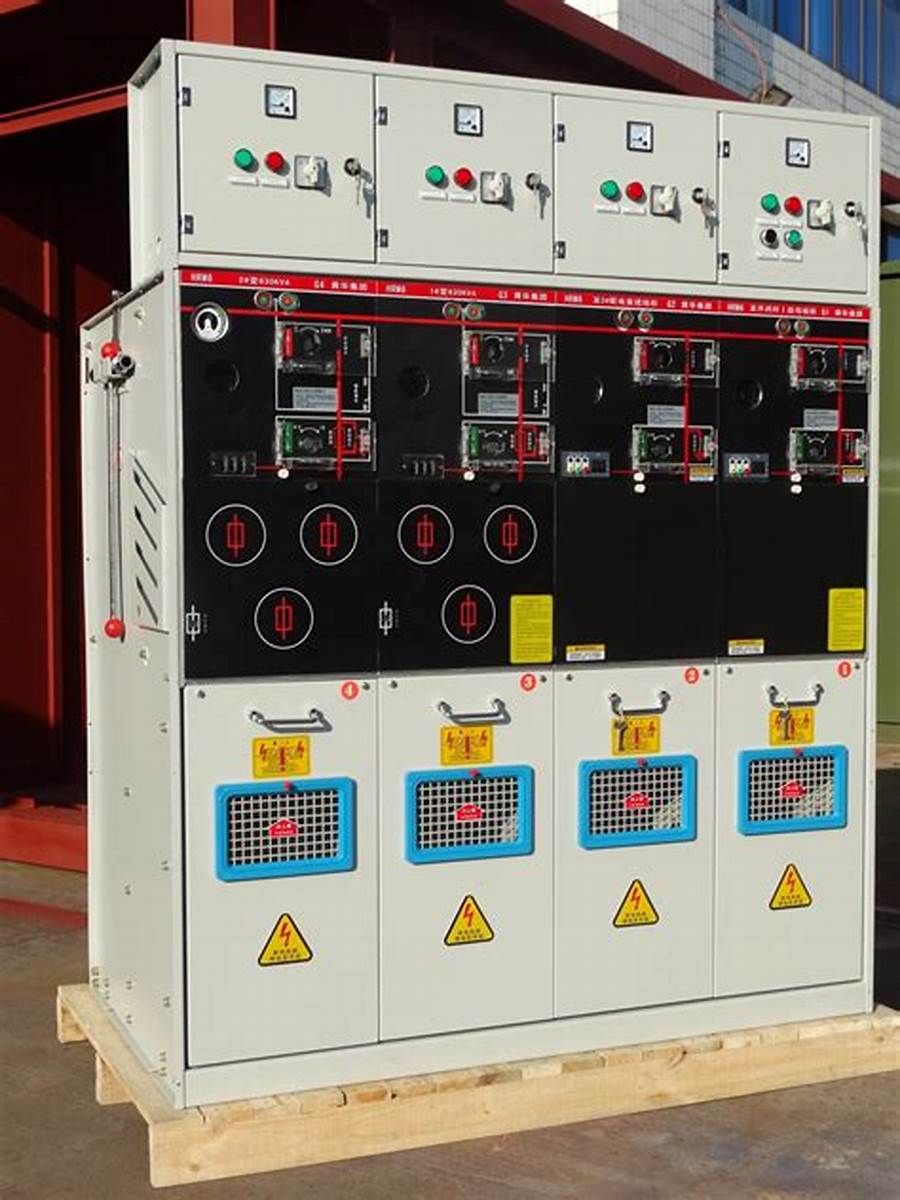

ZDJĘCIE PRODUKTU

Ten produkt jest zwykle dostosowany.
Jesteśmy producentem i posiadamy profesjonalny dział techniczny, który jest w stanie zaprojektować i dostarczyć rozwiązania zgodnie z potrzebami klienta.
Prosimy o kontakt z naszym personelem handlowym w celu uzyskania rysunków projektowych

Oto przykłady naszych klientów w celach informacyjnych

Klient z Uzbekistanu

Arkusz danych
1.1 710-512-01-Podstacja główna MVS1
Przychodząca rozdzielnica A01 B01 2
Nr Komponenty Specyfikacja Jednostka Ilość Producent
1 VCB
HVX{0}}F 275 mm
Wysokość Mniejsza lub równa 2000m
Napięcie otwarcia DC220V
Napięcie zamknięcia DC220V
Napięcie magazynowania energii DC220V
Zestaw 1 Chiny
2 VT JDZ-10 10KV/√3/0.1KV/√3 Zestaw 3 Chiny
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P{1}}VA 5Fs5 5VA
Zestaw 3 Chiny
4 Bezpiecznik wysokiego napięcia XRNP1-12 0.5A szt. 3 Chiny
5 Odgromnik HY5WZ-17/50 Zestaw 3 Chiny
6 Inteligentny panel sterowania WY-9008A Pc 1 Chiny
7 Wskaźnik zwarcia i zwarcia doziemnego EKL-4-1 szt. 1 Chiny
8 Wielofunkcyjny przyrząd elektryczny PD666-3S3 380V 5A szt. 1 Chiny
9 Podstawowy eliminator harmonicznych LXQ-12KV Pc 1 Fengyuan
10 Naładowany wyświetlacz DXN-12Q szt. 1 Chiny
11 Regulator temperatury i wilgotności WY-CS-III szt. 1 Chiny
12 Element łączący JY-2 szt. 3 Chiny
13 Skrzynka przyłączeniowa PJ1 Szt. 1 Chiny
14 Wspornik pomiarowy Typ uniwersalny Szt. 1 Chiny
15 Lampka sygnalizacyjna ND16-22D/4 AC380V czerwona szt. 1 CHNT
16 Lampka sygnalizacyjna ND16-22D/4 AC380V zielona szt. 1 CHNT
17 Lampka sygnalizacyjna ND16-22D/4 AC380V biała szt. 1 CHNT
18 Wyłącznik nadmiarowoprądowy AC NB1-63/2P C6A 6kA(R) szt. 2 Fengyuan
19 Wyłącznik nadprądowy AC NB1-63/3P C3A 6kA(R) szt. 1 Fengyuan
20 Wyłącznik nadprądowy DC NB1Z-63 2P C6 Szt. 1 Fengyuan
21 Wyłącznik nadmiarowoprądowy AC NB1-63/3P B2A 6kA(R) szt. 1 Chiny
22 Uniwersalny terminal probierczy RURTK/S Pc 30 Chiny
23 Uniwersalna listwa zaciskowa RUK 5B Szt. 18 Chiny
24 Blat szafy mały autobus Ø 6 pręt miedziany m 11 Fengyuan

JEŚLI POTRZEBUJESZ WIĘCEJ SZCZEGÓŁÓW, PROSIMY O KONTAKT
