Jaka podstacja transformatorowa jest potrzebna do stacji ładującej
Feb 19, 2024
Jaka podstacja transformatorowa skrzynkowa jest potrzebna do stacji ładującej
Po pierwsze, musimy zrozumieć, czym jest transformator skrzynkowy. Transformator skrzynkowy to kompleksowe wyposażenie, które integruje transformatory, urządzenia dystrybucyjne niskiego napięcia i urządzenia dystrybucyjne wysokiego napięcia i jest szeroko stosowane w systemach elektroenergetycznych. Jego główną funkcją jest obniżenie napięcia sieci elektroenergetycznej wysokiego napięcia do napięcia odpowiedniego dla stacji ładowania, a następnie podniesienie napięcia do 220V lub 380V w celu zasilania ładowarek pojazdów elektrycznych.
Jakiego rodzaju transformatora skrzynkowego potrzebuje stacja ładująca? Po pierwsze, moc stacji ładującej jest stosunkowo niewielka, zwykle około kilku tysięcy watów. Dlatego należy odpowiednio dobrać moc znamionową transformatora skrzynkowego. Ogólnie rzecz biorąc, jeśli moc stacji ładującej wynosi około 3 kilowatów, można wybrać transformator skrzynkowy o mocy 5 kilowatów; Jeśli moc stacji ładującej wynosi około 10 kilowatów, można wybrać transformator skrzynkowy o mocy 15 kilowatów.
Po drugie, zapotrzebowanie na napięcie stacji ładującej będzie miało również wpływ na wybór transformatora skrzynkowego. Obecnie napięcie ładowania większości pojazdów elektrycznych wynosi 220 V lub 380 V, więc napięcie po stronie wtórnej transformatora skrzynkowego powinno odpowiadać temu. Jeżeli napięcie wyjściowe stacji ładującej wynosi 220 V, można wybrać transformator skrzynkowy o napięciu strony wtórnej 220 V lub 380 V; Jeżeli napięcie wyjściowe stacji ładującej wynosi 380 V, można wybrać transformator skrzynkowy z napięciem strony wtórnej wynoszącym 380 V.
Po raz kolejny środowisko instalacji stacji ładującej będzie miało również wpływ na wybór transformatora skrzynkowego. Na przykład, jeśli stacja ładująca jest zainstalowana na zewnątrz, konieczne jest wybranie transformatora skrzynkowego z dobrą odpornością na deszcz; Jeśli stacja ładująca jest zainstalowana w piwnicy, należy wybrać transformator skrzynkowy zapewniający dobrą ochronę przeciwpożarową
Na koniec musimy również wziąć pod uwagę jakość i obsługę posprzedażną transformatora skrzynkowego. Wysokiej jakości transformator skrzynkowy nie tylko zapewnia bezpieczną i stabilną pracę stacji ładującej, ale także skutecznie wydłuża żywotność sprzętu. Dlatego wybierając transformator skrzynkowy powinniśmy wybrać renomowaną markę i zadbać o to, aby producent zapewnił kompleksową obsługę posprzedażową.
Ogólnie rzecz biorąc, transformator skrzynkowy wymagany dla stacji ładującej powinien spełniać różne wymagania, takie jak moc, napięcie i środowisko instalacji. Tylko dobierając odpowiedni transformator skrzynkowy można zapewnić normalną pracę stacji ładowania, zapewniając silne wsparcie energetyczne dla rozwoju pojazdów elektrycznych.

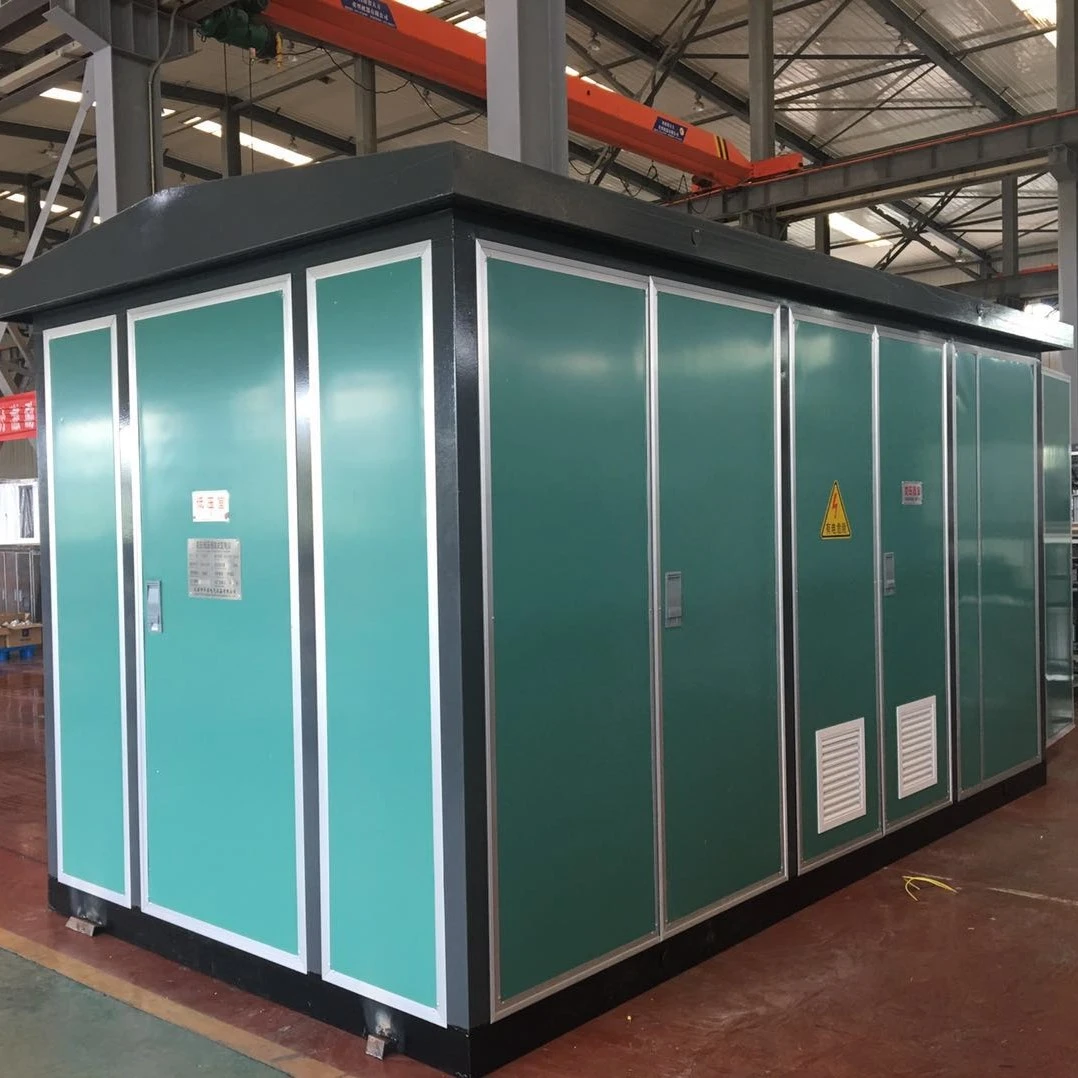

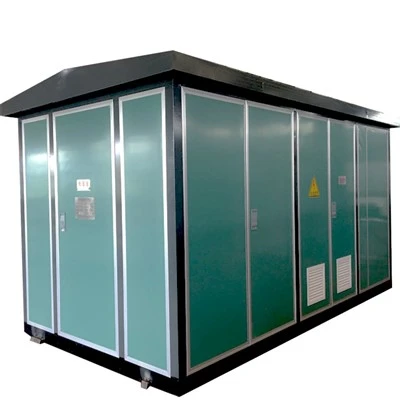

Zdjęcie produktów
Ten produkt jest zwykle dostosowywany.
Jesteśmy producentem i posiadamy profesjonalny dział techniczny, który potrafi zaprojektować i dostarczyć rozwiązania według potrzeb klienta.
Kliknij poniższy przycisk, aby przesłać nam informacje, a nasz personel sprzedaży skontaktuje się z Tobą, aby dostarczyć rysunki projektowe
Oto przykłady naszych klientów w celach informacyjnych
Klienci afgańscy
| WYMAGANIA TECHNICZNE I CHARAKTERYSTYKA SPRZĘTU | ||||
| Zestaw Re:82 podstacji kompaktowej | ||||
| Przedmiot- NIE. |
Zestawienie danych technicznych | Jednostka | Wymagane (w godz 3000 m |
Oferowane dane |
| Wymagania dotyczące danych systemowych | ||||
| 1.05.10 | Linka miedziana do uziemienia | |||
| Producent | - | |||
| Materiał | - | miedź | ||
| Przekrój | mm2 | >50 | ||
| Długość | m | >40 | ||
| 1.05.11 | Pręty uziemiające | |||
| Producent | - | |||
| Typ | - | |||
| Materia! | - | |||
| Długość | m | |||
| Sekcje na pręt | szt | |||
| 1.6 | Podstacje kompaktowe (opcja 1) | |||
| Producent | - | fengyuan | ||
| Typ | - | Na wolnym powietrzu | ||
| Ogólny stopień ochrony całej podstacji | - | IP44 | IP44 | |
| Materiał obudowy | - | żołnierz amerykański | ||
| Wymiary całkowite (szer. x dł. x wys.) | ||||
| dla S/S z transformatorem 1x50 kVA | mm/mm/mm | 3000x1850x2150 | ||
| ■ dla S/S z transformatorem 1x100 kVA | mm/mm/mm | 3000x1850x2150 | ||
| dla S/S z transformatorem 1x160 kVA | mm/mm/mm | 3000x1850x2150 | ||
| • dla S/S z transformatorem 1x250 kVA | mm/mm/mm | 3000x1850x2150 | ||
| Waga całkowita | ||||
| ■ dla S/S z transformatorem 1x50 kVA | kg | 1000 kg. | ||
| ■ dla S/S z transformatorem 1x100 kVA | kg | 1000 kg. | ||
| ■ dla S/S z transformatorem 1x160 kVA | kg | 1000 kg. | ||
| ■ dla S/S z transformatorem 1x250 kVA | kg | 1000 kg. | ||
| 1.6.1 | Wyposażenie rozdzielni 20 kV | |||
| Producent | - | Chnt / odpowiednik | ||
| Typ | - | Kryty RMU | ||
| Napięcie znamionowe | kV | 20 | 20 | |
| Maksymalne napięcie robocze | kV | 24 | 24 | |
| Prąd znamionowy | A | 400 | 400 | |
| Znamionowy prąd krótkotrwały | kA | 16 | 16 | |
| Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej | kV | 50 | 50 | |
| Znamionowe napięcie udarowe wytrzymywane (wartość szczytowa) | k-^szczyt | 125 | 125 | |
| Środek izolujący | SF6/powietrze | SF6/powietrze | ||
| Klasa ochrony | lP4x | lP4x | ||
| Znamionowy prąd bezpiecznika (dla pola transformatorowego) | ||||
| dla transformatora 50 kVA | A | 200 | ||
| dla transformatora 100 kVA | A | 200 | ||
| dla transformatora 160 kVA | A | 200 | ||
| dla transformatora 250 kVA | A | 200 | ||
| Wymiary rozdzielnicy | mm/mm/mm | Należy złożyć podczas szczegółowego Engg. | ||
| 1.6.2 | 0. Tablica rozdzielcza 4 kV | Chnt / odpowiednik | ||
| Producent | - | |||
| Typ | - | Wnętrz | ||
JEŚLI POTRZEBUJESZ WIĘCEJ SZCZEGÓŁÓW, PROSIMY O KONTAKT
