Trójfazowy transformator zanurzony w oleju o mocy 100 Kva

Transformator trójfazowy zanurzony w oleju o mocy 100 kva

Marka: Fengyuan Power

Wydajność: 30 kva ~ 10000 kva

Napięcie: 0,4 kv 6 kv 10 kv 20 kv 38,5 kv

Napięcie, pojemność, częstotliwość, grupa połączeń, straty można dostosować do wymagań klienta

1, Co to jest transformator zanurzony w oleju?

Transformator zanurzony w oleju, znany również jako transformator zanurzony w oleju, to urządzenie transformatorowe, które wykorzystuje chłodzenie olejem w celu obniżenia temperatury transformatora. W przeciwieństwie do transformatorów suchych, główny korpus transformatora zanurzonego w oleju jest zainstalowany w spawanym stalowym zbiorniku oleju wypełnionym olejem izolacyjnym. Kiedy pracuje transformator zanurzony w oleju, ciepło z cewki i żelaznego rdzenia jest najpierw przekształcane w olej izolacyjny, a następnie w czynnik chłodzący. W zależności od wydajności można go podzielić na zanurzony transformator z chłodzeniem swobodnym i zanurzony transformator z wymuszonym chłodzeniem powietrzem.

2, Struktura i zasada działania transformatorów zanurzonych w oleju

Transformatory zanurzone w oleju są strukturalnie podobne do transformatorów. Jest to jeden z typów transformatorów sklasyfikowanych według postaci izolacji żelaznego rdzenia. Dlatego ma rozpoznawalne cechy cewek zanurzonych w oleju, które mogą zmniejszyć mapę cieplną sprzętu znajdującego się wewnątrz.

Podstawowymi elementami typu zanurzonego w oleju są rdzenie magnetyczne, uzwojenia i tuleje. Rdzeń magnetyczny zapewnia ścieżkę strumienia magnetycznego. Uzwojenie wytwarza pole magnetyczne składające się z cewki przewodzącej nawiniętej na żelazny rdzeń i izolowanej tekturową przegrodą i warstwą ekranującą. Grubość warstwy izolacji uzwojenia zwiększa się wraz ze wzrostem napięcia. Tuleja łączy uzwojenie transformatora z podstacją.

Transformatory olejowe służą do dystrybucji energii lub podstacji. Ich rdzeń i cewki są zanurzone w oleju, który może chłodzić i izolować. Olej krąży w rurach w wężownicy oraz wokół wężownicy i elementów żelaznego rdzenia poprzez konwekcję. Przy niskich wartościach znamionowych olej jest chłodzony zewnętrznie przez zbiornik paliwa, a przy wysokich wartościach znamionowych przez chłodnicę-chłodzoną powietrzem.

3, Rodzaje transformatorów zanurzonych w oleju

Istnieją dwa główne typy transformatorów zanurzonych w oleju: transformator jedno-fazowy i transformator trój-fazowy.

A. Transformator jednofazowy zanurzony w oleju

B. Trójfazowy-transformator zanurzony w oleju

4, Cel stosowania transformatorów zanurzonych w oleju

Transformatory olejowe można instalować na ziemi, podstawie lub słupie do użytku na zewnątrz. Zapewniają wydajną pracę w różnych zastosowaniach, w tym w sieciach przesyłowych i dystrybucyjnych, wytwarzaniu energii odnawialnej i małych gałęziach przemysłu.

Transformator olejowy ma ogromną pojemność, dzięki czemu zaoszczędzi dużo energii elektrycznej, zminimalizuje straty energii, zaoszczędzi energię i obniży koszty użytkownika. Co więcej, olej w maszynie może również chłodzić wewnętrzne rdzenie drutu, poprawiając w ten sposób trwałość i parametry elektryczne sprzętu transformatorowego.

5, Środki ostrożności podczas używania-transformatorów zanurzonych w oleju

1. Transformatory zanurzone w oleju do pracy wykorzystują olej, więc jakość oleju będzie miała znaczący wpływ na żywotność i bezpieczeństwo transformatora.

2. Podczas użytkowania należy regularnie sprawdzać i konserwować układ transformatorowy, aby zapewnić normalną i bezpieczną pracę maszyny. W przeciwnym razie istnieje duże ryzyko problemów i skrajnego niebezpieczeństwa.

3. Odpady wytwarzane przez ropę naftową mogą zanieczyszczać środowisko i wpływać na życie otaczających ludzi. Dlatego ważna jest także stopniowa utylizacja odpadów

Transformator rozdzielczy jest ważnym elementem podstacji, a trójfazowy transformator zanurzony w oleju o mocy 100 kva jest zwykle instalowany w oddzielnym pomieszczeniu transformatorowym.

Opiera się na oleju jako medium chłodzącym, takim jak-samochłodzenie-olejowe,-chłodzone powietrzem zanurzonym w oleju,-chłodzone powietrzem-zanurzonym w oleju,-chłodzone olejem i wymuszony obieg oleju. Ogólnie rzecz biorąc, główny transformator stacji wspomagającej jest zanurzany w oleju-, a współczynnik transformacji wynosi 20 KV/500 KV lub 20 KV/220 KV.

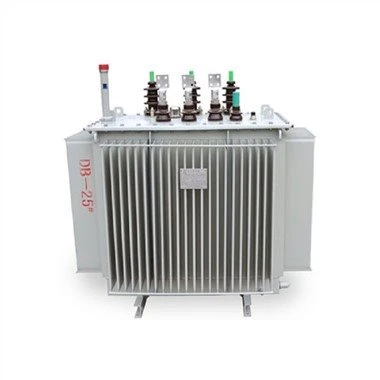

Transformatory-zanurzane w oleju są całkowicie-napełnione olejem i uszczelnione. Falista obudowa zbiornika dostosowuje się do rozszerzalności oleju dzięki własnej elastyczności i stanowi trwale uszczelniony zbiornik. Transformatory-zanurzane w oleju są szeroko stosowane w różnych urządzeniach do dystrybucji energii.

Parametr produktu

Tłumaczenie: Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Trój-fazowy transformator rozdzielczy SN/NN z uzwojeniami SN i NN w uzwojeniu miedzianym o mocy P=160KVA

Zgodność z -: standard NFC 52 100 - 52 112 i 52 113 lub odpowiednik merytoryczny

- Naturalne chłodzenie: ONAN

- Regulacja napięcia SN: poprzez wyłączenie +/- 5% w pięciu (5) pozycjach

- Wpisz: na słupku H61

- Moc nominalna: 160 kVA

- Podstawowe napięcie znamionowe: 20 000 V ± 5%

- Napięcie wtórne: 410 V wyłączone-obciążenie między fazami / 240 V między fazą a punktem neutralnym

- Częstotliwość: 50 Hz

- Napięcie zwarciowe-: 4%

- Brak-strat obciążenia mniejszych lub równych 300 W

- Strata obciążenia mniejsza lub równa 2000 W

- Sprzężenie: Dyn11 z wyjściem neutralnym

- Skrzyżowania SN i NN: z porcelany

ZDJĘCIE PRODUKTU

WARSZTAT FABRYCZNY

PRZEGLĄD CPMPANY

WYSTAWA

Ten produkt jest zwykle dostosowywany.

Jesteśmy producentem i posiadamy profesjonalny dział techniczny, który potrafi zaprojektować i dostarczyć rozwiązania według potrzeb klienta.

W celu uzyskania rysunków projektowych prosimy o kontakt z naszym sprzedawcą

Oto przykłady naszych klientów w celach informacyjnych

Klient z Togo

Arkusz danych N stopień 1-A: Transformator H61 20kV/400V 100kVA

JEŚLI POTRZEBUJESZ WIĘCEJ SZCZEGÓŁÓW, PROSIMY O KONTAKT
