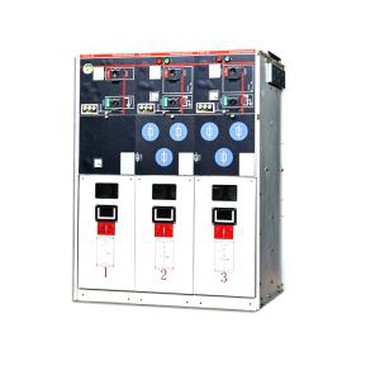

Zewnętrzna, pierścieniowa jednostka główna z izolacją gazową 11 kV

Opis

Kompaktowa, metalowa rozdzielnica w izolacji gazowej SF6 przyjmuje konstrukcję modułową, z doskonałą jednością stałej i elastycznej rozbudowy, aby sprostać wymaganiom użytkowników końcowych lub węzłów sieci oraz spełnić wymagania różnych rozdzielni dystrybucji energii, podstacji skrzynkowych oraz kable Potrzeba skrzynki na baterie charakteryzuje się zwartą konstrukcją, bezpieczeństwem i niezawodnością, długą żywotnością i bezobsługowością.

Normalne warunki użytkowania:

Wysokość: ≤3000 metrów

Temperatura otoczenia: najwyższa temperatura +55 ℃, najniższa temperatura -45 ℃

Wilgotność: Maksymalna średnia wilgotność względna: pomiar 24 godziny ≤95%, pomiar 1 miesiąc ≤90%

Odporność na trzęsienia ziemi: intensywność trzęsienia ziemi nie przekracza 8 stopni

Charakterystyka techniczna:

Ciśnienie gazu SF6 wynosi 0,4 bara (ciśnienie względne) w temperaturze 20 ° C

Roczny wskaźnik wycieku ≤0,25 ‰ / rok

Test zanurzenia w wodzie 0,3 bara pod ciśnieniem / 24 godziny

Test łuku elektrycznego Z gaśnicą łukową 20kA / 1s bez gaśnicy 16kA / 1s

Stopień ochrony komory powietrznej SF6 IP67

Bar autobusowy:

Szyna zbiorcza 400mm2Cu w szafie rozdzielczej

Magistrala uziemiająca rozdzielnicy 160mm2Cu średnica jednej śruby; M10

Grubość płaszcza komory gazowej ze stali nierdzewnej 2,5 mm

Wkład bezpiecznikowy IP67, obudowa szafy rozdzielczej IP4X

Dane techniczne jednostki głównej z izolowanym pierścieniem SF6:

SafeRing		Moduł C.		Moduł F.		Moduł V.
SafeRing		Rozłącznik	Uziemnik	Rozłącznik bezpiecznikowy	Uziemnik dolny	Wyłącznik próżniowy	Uziemnik / odłącznik
Napięcie znamionowe	Kv	12/17,5/24	12/17,5/24	12/17,5/24	12/17,5/24	12/17,5/24	12/17,5/24
Częstotliwość znamionowa	Hz	50/50/50	50/50/50	50/50/50	50/50/50	50/50/50	50/50/50
Napięcie wytrzymywane o częstotliwości sieciowej	kV	28/38/50	28/38/50	28/38/50	28/38/50	28/38/50	28/38/50
Udar piorunowy wytrzymuje napięcie	kV	95/95/125	95/95/125	95/95/125	95/95/125	95/95/125	95/95/125
Znamionowy prąd normalny	A	630/630/630		200		200/200/200
Zdolności wyłączania:
aktywne obciążenie	A	630/630/630
pętla zamknięta	A	650/650/650
ładowanie kabla bez obciążenia	A	140/140/140
transformator bez obciążenia	A			20/20/20
zwarcie doziemne	A	205/160/160
ładowanie kabla ziemnozwarciowego	A	117/91/91
prąd wyłączalny zwarciowy	kV					16/16/16
Robiąc pojemność	kV	52,5/40/40	52,5/40/40		12,5/12,5/12,5	40/40/40	40/40/40
Prąd krótkotrwały	kV	21/16/16	21/16/16			16/16/16	16/16/16
