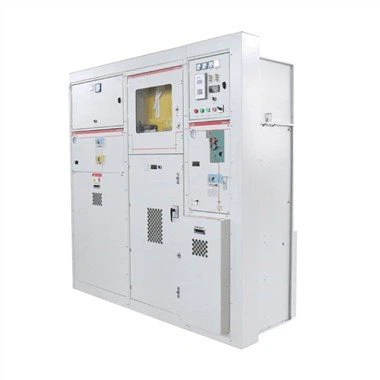

CKSS-12 rozdzielnica jednostki głównej z pierścieniem elektrycznym

CKSS{0}} Dotykalna, solidna izolowana metalowa rozdzielnicaPróżniowa komora gaszenia łuku i jej przewodzące połączenie, odłącznik, uziemnik, magistrala główna, szyna odgałęziona i inne główne obwody elektryczne są pojedyncze lub połączone, a następnie zamknięte w stałym środku izolującym w jeden lub kilka modułów z pełną izolacją i pełną szczelnością, które mają określone funkcje i mogą być ponownie łączone lub rozbudowywane. Dostępna dla ludzi powierzchnia modułu pokryta jest przewodzącą lub półprzewodzącą warstwą ekranującą i może być bezpośrednio i niezawodnie uziemiona.

Wyślij zapytanie

Opis

CKSS{0}} elektryczna rozdzielnica głównego zespołu pierścieniowego

Ponieważ przedsiębiorstwa i instytucje przemysłowe budują nowe budynki, z punktu widzenia zasilania i dystrybucji energii transformatory rozdzielcze są na ogół małe i średnie, o mocy nie większej niż 1250 kva, długoterminowym niezawodnym zasilaniu i rzadkiej pracy wysokiego napięcia przełączniki. Dla tego rodzaju użytkowników funkcje szafy sieci pierścieniowej nie są najbardziej kompletne, ale najlepiej spełniają wymagania sieci pierścieniowej. Ze względu na wielkoskalową zabudowę miejską powstało wiele dużych wieżowców, a podstacje często znajdują się na dole. Zgodnie z wymaganiami ochrony przeciwpożarowej podstacje i urządzenia rozdzielcze muszą być „bezolejowe”, a ze względu na racjonalne wykorzystanie powierzchni zabudowy transformatory i urządzenia rozdzielcze. Ze względu na konieczność dalszej miniaturyzacji urządzeń korpusy pierścieniowe, wyłączniki próżniowe, transformatory suche i transformatory suche nadają się do budowy wysokościowców. Szafa sieci pierścieniowej ma zalety prostej konstrukcji, stabilnej i bezpiecznej pracy, niskich kosztów konserwacji i niskich kosztów eksploatacji. W porównaniu z rozdzielnicą z wyłącznikiem ma wyjątkowe zalety. Główna szafka pierścieniowa wymaga wyższej funkcji i mniejszego przełącznika obciążenia.

Cechy produktu

A. Struktura szafki: nadmuchiwana komora wykonana jest z blachy ze stali nierdzewnej o grubości 3 ~ 5 mm, która jest spawana przez robota spawalniczego po obróbce za pomocą obrabiarki NC, z mniejszymi odkształceniami spawalniczymi i dobrą szczelnością. Pozostałe przedziały wykonane są z wysokiej jakości blachy stalowej walcowanej na zimno, która jest spawana po gięciu NC, charakteryzującej się wysoką precyzją i dobrą wytrzymałością; Każda jednostka funkcjonalna jest niezależnym modułem, co jest bardzo wygodne w montażu. Każdy szczelny przedział szafy wyposażony jest w niezależny kanał odciążający, aby w jak największym stopniu zapewnić bezpieczeństwo osobiste i pracę urządzeń. B. Stopień ochrony: IP67 dla izolacji inflacji; Szafa niskiego napięcia ma stopień ochrony IP4X.

Normalne warunki serwisowe

A. Temperatura powietrza otoczenia: maksymalnie 40 stopni, (średnia wartość w ciągu 24 godzin nie powinna przekraczać 35 stopni), minimalna - 25 stopni; B. Wysokość: nie więcej niż 3000m (skoordynuj z producentem, gdy przekracza 3000m); C. Wilgotność powietrza: średnia dobowa wilgotność względna nie powinna przekraczać 95%, a średnia miesięczna wilgotność względna nie powinna przekraczać 90%;

D. Amplituda zakłóceń elektromagnetycznych indukowanych w układzie wtórnym nie powinna przekraczać 1,6 kv.

Parametr techniczny

Opis	Jednostka
Napięcie znamionowe	kV	12	12	12
Napięcie wytrzymywane o częstotliwości sieciowej faza do fazy/uziemienie	kV	42	42	42
Napięcie wytrzymywane o częstotliwości sieciowej Między otwartymi kontaktami	kV	48	48	48
Napięcie udarowe wytrzymywane faza-faza/ziemia	kV	75	75	75
Napięcie udarowe wytrzymywane Między otwartymi kontaktami	kV	85	85	85
Częstotliwość znamionowa	Hz	50	50	50
Prąd znamionowy	A	630		630
Znamionowy krótkotrwały prąd wytrzymywany (4s)	kA	20/25		20/25
Znamionowy szczytowy prąd wytrzymywany	kA	50/63		50/63
Znamionowy czynny prąd wyłączania obciążenia	A	630
Znamionowy prąd wyłączania w pętli zamkniętej	A	630
Żywotność mechaniczna	Operacje	10000	10000	10000
