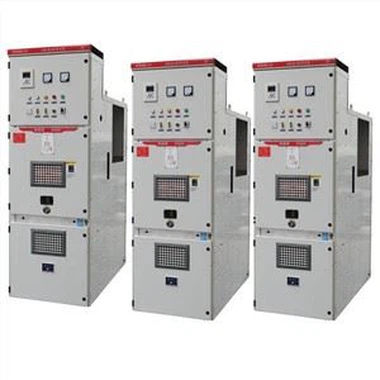

Szafa przełącznika stałego wysokiego napięcia

Szafa na stałe zasilanie wysokiego napięcia jest odpowiednia do wewnętrznych urządzeń do dystrybucji energii wysokiego napięcia z trójfazowym ac 50Hz i napięciem znamionowym 12kV. Jest szeroko stosowany w przemysłowych i cywilnych sieciach pierścieni kablowych i terminalach energetycznych do odbioru i dystrybucji energii elektrycznej. Jest to nowy...

Wyślij zapytanie

Opis

Warunki środowiskowe

Odpowiednia wysokość: ≤1000m

Odpowiednia temperatura: -40°C~+45°C

Wilgotność względna: średnia dzienna ≤95%, średnia miesięczna ≤90%

Poziom uszkodzeń spowodowanych trzęsieniem ziemi: ≤8

Specyfikacji:

Nie.	Element	Jednostki	Danych
1	Napięcie znamionowe	Kv	12
2	Prąd znamionowa	A	Przełącznik przerwy obciążenia: 630 Wyłącznik: 630,1250,1600,2000,2500,3150
3	Znamionowy prąd zwarcia	Ka	Jednostki kombinowane: 50 Wyłącznik: 20,25,31,5,40
4	Znamionowy szczyt wytrzymuje prąd	Ka	System podstawowy: 50,63,80,100
5	Krótkotrwałe wytrzymywania prądu(4s)	Ka	Przełącznik przerwy obciążenia: 20
6	Izolacja: Częstotliwość zasilania/Błyskawica	Kv	42/75
7	Klasa ochrony		Protokół IP4X
8	Opcjonalny przełącznik przerwania obciążenia		FN3, FN5, FN7, FN12, FZN, FKN-12 itp.
9	Opcjonalny wyłącznik		ZN28,ZN63A(VS1), VD4 itp.
10	Opcjonalny przełącznik przerwania obciążenia		FLN36, SFL, SFG itp.
11	Mechanizm operacyjny		Mechanizm sprężynowy
12	Zasilacz eksploatowany	V	DC:110,220; AC:110,220
13	Wymiar ogólny(szerokośćgłębokośćwysokość)	Mm	(800 1000)x1200x1800(2200)
14	Waga	Kg	500~ 1000
