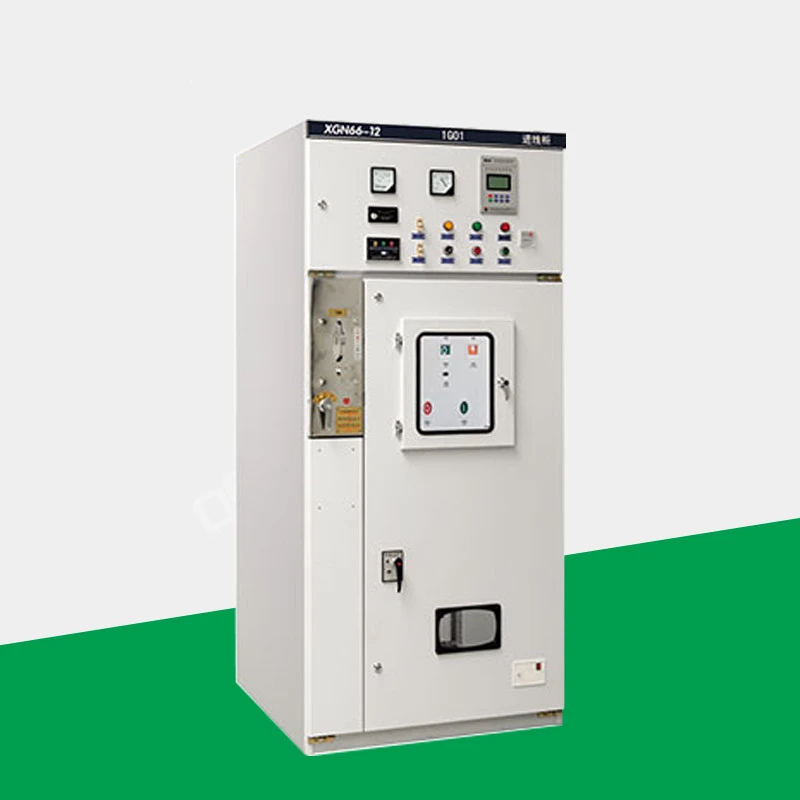

XGN-12 12kv Stała, zamknięta rozdzielnica wysokiego napięcia do dystrybucji energii elektrycznej

XGN-12 12kv Stała, zamknięta rozdzielnica wysokiego napięcia do dystrybucji energii elektrycznej

Ten produkt wchłonął zaawansowaną technologię zagraniczną. Jest mały, zajmuje tylko 50 procent objętości zwykłego przełącznika; szafka jest duża i ma dobrą wydajność; mechanizm blokujący „pięć stopni”, prosty i inne zalety, szafa ma 3,6, 7,12 kV zasilanie trójfazowe 50 Hz Pojedyncza szyna zbiorcza przenosi kompletny zestaw urządzeń wewnętrznych do odbioru i dystrybucji energii. Posiada również funkcje sterowania, ochrony i monitorowania obwodu. Może być stosowany w różnego rodzaju elektrowniach, stacjach elektroenergetycznych oraz zakładach przemysłowych i górniczych w budynkach wysokościowych i innych miejscach. Można go łączyć z szafami sieci pierścieniowej, a także otwierać i zamykać.

Opis struktury

Rozdzielnica ma stałą konstrukcję skrzynkową zamkniętą w metalu, a szafka składa się z profiów

i profile G zmontowane za pomocą kilku elementów łączących. Jest on podzielony na cztery przedziały, a mianowicie przedział szyn zbiorczych. Przedział CB, przedział pomiarowy i przedział kablowy. Obróbka części jest wykonywana przez wykrawarkę CNC, giętarkę CNC i wyrafinowane maszyny dostarczane w obróbce CNC centrum, zapewniające wysoką precyzję formy, pozycji i wymiaru, szybkie i dokładne wykonanie, elastyczne dla kombinacji różnych opcji, które mogą spełnić różne wymagania klientów.



Główne cechy

1. Kabina ma zmontowaną konstrukcję, bez spawania, o wysokiej wytrzymałości mechanicznej i artystycznym wyglądzie.
2.Tylna górna część jest przeznaczona dla odłącznika obrotowego GN30-12, a dolna dla odłącznika GN19-12C. Mechaniczne urządzenie blokujące obsługiwane zgodnie z procedurami może zapewnić niezawodną ochronę personelu i sprzętu.
3. Przyjęty wyłącznik główny jest typu monoblokowego, opcje takie jak ZN63-12(VS1-12) i VD4-12
4. W blokadach między wyłącznikami głównymi stosuje się obowiązkową metodę ryglowania mechanicznego
, odłączniki i drzwi kabiny, aby spełnić funkcję blokady „pięć dowodów”, ciesząc się losową kombinacją z jednostką główną pierścienia.



Wymiary szafki (wysokość * szerokość * głębokość)
2300 mm	900 mm	900 mm
	1000 mm



Wymiary obrysu szafki (mm) (bez drzwi)

Wysokość	Szerokość		Głębokość
2300	900	1000	1000
2300	900	1000	1000

NIE.	Przedmiot	Jednostka	Dane techniczne
1	Napięcie znamionowe	kV	3.6, 7.2, 12
2	Prąd znamionowy	A	630 1000	1250 2000	2500 3150
3	Znamionowy prąd wyłączania zwarciowego	kA	20	31.5	40
4	Znamionowy krótkotrwały prąd wytrzymywany	kA	20	31.5	40
5	Znamionowy szczytowy prąd wytrzymywany	kA	50	80	100
6	Znamionowy prąd załączania zwarcia	kA	50	80	100
7	Znamionowy czas trwania zwarcia	s		4
8	Stopień ochrony		IP2X
9	System busów		Pojedynczy autobus, pojedynczy autobus z obejściem, podwójny autobus
10	Metoda działania		Elektromagnetyzm, magazynowanie energii sprężyny
11	Wymiar konspektu	mm	950^1000x2300 (poniżej 1250A) 1000x1000x2300 (ponad 1250A)



Gabinet

Korpus szafy rozdzielnicy jest wykonany z blachy stalowej lub blachy aluminiowo-cynkowej i przetwarzany przez obrabiarki CNC, które nie tylko mają wysoką precyzję, ale także mają silną odporność na korozję i utlenianie. Całkowita waga szafy jest lżejsza niż w przypadku innych szaf na sprzęt, a wytrzymałość mechaniczna jest wysoka. Cykl przetwarzania i produkcji jest krótki. , Części mają dużą wszechstronność, a obszar starożytnej ziemi jest niewielki, co jest wygodne dla organizacji produkcji.

Przedział

Główne elementy elektryczne rozdzielnicy posiadają niezależne przedziały. Zgodnie z różnymi funkcjami są one podzielone na pomieszczenie wózków ręcznych, pomieszczenie szyn zbiorczych, pomieszczenie kablowe i pomieszczenie instrumentów przekaźnikowych za pomocą przegród. Pomieszczenia oddzielone są metalowymi płytami ochronnymi. Obudowy przedziałów są niezależnie uziemione, a poziom ochrony każdego przedziału sięga IP2X; z wyjątkiem pomieszczenia przekaźnikowego, pozostałe trzy przedziały mają własne kanały odciążające.

Urządzenie blokujące

Kołki łączące między wyłącznikiem głównym, wózkiem ręcznym, uziemnikiem i drzwiami szafy przyjmują obowiązkowe mechaniczne metody blokowania, aby spełnić funkcję „pięciu zabezpieczeń”. Wózek ręczny wyłącznika można zamknąć tylko wtedy, gdy wyłącznik znajduje się w pozycji otwartej/testowej lub roboczej; a po otwarciu wyłącznika nie można obsługiwać mechanizmu napędowego wózka ręcznego i nie można przesuwać wózka ręcznego, aby zapobiec ładowaniu wózka ręcznego wyłącznika przeciwsobnego.

Połącz urządzenie uziemiające

W pomieszczeniu kablowym przewidziano osobną szynę uziemiającą 6x50mm2. Ta szyna zbiorcza może przebiegać przez sąsiednie szafy i mieć dobry kontakt z szafą, aby zapobiec porażeniom elektrycznym. Impedancja ludzkiego ciała i warunki środowiskowe zapewniają normalne działanie systemu zasilania i zapobiegają uderzeniom pioruna. Zagrożenie związane z elektrycznością statyczną występuje w przypadku wyładowań atmosferycznych

Podgrzewacz

Aby zapobiec niebezpieczeństwu kondensacji w klimacie o dużych zmianach temperatury lub wilgotności. Zainstaluj grzejniki odpowiednio w pomieszczeniu z wyłącznikami automatycznymi i pomieszczeniu kablowym, aby były używane w wyżej wymienionym środowisku i aby zapobiec korozji. Rozdzielnica wysokiego napięcia posiada urządzenie grzewcze umożliwiające łatwą kontrolę temperatury i wilgotności. Gdy temperatura rozdzielnicy jest niższa od wymaganej, a wilgotność jest wyższa od wymaganej, następuje załączenie urządzenia grzewczego.

Schowek w szafie sterowniczej

1. Wysuwany wózek ręczny: Rama wózka ręcznego jest uformowana i zmontowana z wysokiej jakości blach stalowych walcowanych na zimno. Wózek ręczny wyposażony jest w wyłącznik próżniowy i inne wyposażenie pomocnicze. Rama wózka ręcznego jest wyposażona w mechanizm napędowy z nakrętką śrubową i ultra wysokie sprzęgło.

2. Przedział wyłącznika automatycznego: W przedziale wyłącznika zainstalowana jest specjalna prowadnica umożliwiająca przesuwanie wózka ręcznego, dzięki czemu wózek wyłącznika automatycznego może się przesuwać i mocować w przedziale za pomocą obrotowego mechanizmu śrubowo-nakrętkowego.

3. Przedział szyn zbiorczych: główna szyna zbiorcza jest prowadzona z jednej szafy rozdzielczej do drugiej i mocowana za pomocą szyny rozgałęzionej i sekcji styków statycznych. Podczas przechodzenia przez sąsiednią szafkę szyna zbiorcza jest mocowana za pomocą tulei ściennej, co może skutecznie zapobiegać rozprzestrzenianiu się wypadku, a jednocześnie wspomagać główną szynę zbiorczą. Rola wspierająca. Szyna zbiorcza przyjmuje obudowę typu skurczowego lub proces powlekania fluidalnego, a fazy i złącza są wyposażone w tuleje izolacyjne wykonane z materiałów trudnopalnych, tworząc niezawodną izolację kompozytową.

4. Przedział kablowy: W pomieszczeniu kablowym można zainstalować przekładniki prądowe, odgromniki i uziemniki. Duża przestrzeń jest wygodna do instalacji i podłączenia wielu kabli.

5. Przekaźnik: Wewnętrzne i zewnętrzne panele przekaźnika mogą być wyposażone w dodatkowe elementy, takie jak sterowanie, elementy zabezpieczające, pomiary, przyrządy wyświetlające i wyświetlacze do monitorowania na żywo.

Parametry produktu

Główne parametry techniczne rozdzielnic
projekt	jednostka	Parametry techniczne
Napięcie znamionowe	KV	3.6 7.2 12
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej	KV	Na ziemię naprzemiennie: 42 Złamanie: 48
Znamionowe napięcie wytrzymywane na udar piorunowy	KV	Na ziemię naprzemiennie: 75 Złamanie: 85
Częstotliwość znamionowa	Hz	50
Prąd znamionowy	A	630 1250
Znamionowy prąd zwarciowy wyłączalny (wartość skuteczna)	kA	20 25 31.5
Znamionowy prąd zwarciowy załączalny (wartość szczytowa)	kA	50 63 80
Znamionowy dynamiczny prąd stały (wartość szczytowa)	kA	50 63 80
Znamionowy prąd stabilności termicznej 4s (wartość skuteczna)	kA	20 25 31.5
Poziom ochrony		IP2X
Wymiary (szerokość * głębokość * wysokość)	mm	900*1000*2300
waga	Kg	≈60

Główne parametry techniczne wyłącznika próżniowego XGN66-12
projekt	jednostka	Parametry techniczne
Napięcie znamionowe	KV	12
Prąd znamionowy	A	630 1250
Znamionowy prąd zwarciowy wyłączalny	KV	20 25 31.5
Znamionowy prąd zwarciowy	KV	50 63 80
Znamionowy krótkotrwały prąd wytrzymywany (wartość skuteczna 4 s)	KV	20 25 31.5
Znamionowy prąd szczytowy wytrzymywany (wartość szczytowa)	KV	50 63 80
Żywotność mechaniczna	Czasy	10000
Znamionowe czasy otwartego prądu zwarciowego	Czasy	50
Znamionowa kolejność operacji		Split-0.3-Zamknięte-180s-Zamknięte
Odległość otwarcia styków	mm	11±1
Rozstaw linii kontaktowych	mm	4±0.5
Środkowa odległość między fazami	mm	210
Szybkość otwierania	m/s	1.2±0.2
Szybkość zamykania	m/s	0.6±0.2
Czas otwarcia	SM	Mniejsze lub równe 60
Czas zamknięcia	SM	Mniejsze lub równe 75
Trójfazowa synchronizacja otwierania	SM	Mniejsze lub równe 2
Zamknięcie odbicia	SM	Mniejsze lub równe 2
Rezystancja pętli	μΩ	Mniejsze lub równe 45
Skumulowana dopuszczalna grubość zużycia kontaktu	mm	3

Szereg zastosowań

Szeroko stosowany w wieżowcach, centrach handlowych, metrze, lotniskach, stacjach, przedsiębiorstwach przemysłowych i górniczych, platformach wiertniczych, platformach wydobywczych ropy naftowej, obszarach mieszkalnych, ulicach handlowych oraz energetyce i oświetleniu obszarów wiejskich.













P5: Czy dostępny jest OEM/ODM?

O: Tak jest! Nasze produkty można dostosować. Mamy zespoły projektantów i inżynierów, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klientów.

P6: Jesteś producentem lub firmą handlową?
Odp .: Jesteśmy fabryką. Jako w 100% profesjonalny producent z 20-letnim doświadczeniem producenta, możemy wytwarzać produkty zgodnie z wymaganiami klientów, a także w 100% kontrolować jakość produktów.

P7: Czy można negocjować cenę?

Odp.: tak, cena do uzgodnienia. Można go zmienić w zależności od ilości lub opakowania

P8: A co z inspekcją?

Odp .: Mamy cały system kontroli od surowca do produktów końcowych, w tym test wzrostu temperatury, test typu przewodu testowego w rozpylaniu soli, test trwałości mechanicznej.

P9: Co to są warunki płatności?

Odp .: TT, Paypal, Western Union, ubezpieczenie handlu Alibaba i akredytywy są dopuszczalne. 30 procent T / T z góry, 70 procent salda przed wysyłką.

P10: Jaka jest usługa oferowana przez firmę?

Odp .: Mamy profesjonalny zespół inżynierów, który może zaprojektować i opracować formę, aby spełnić różne wymagania klienta.

Mamy również zespół sprzedaży, który oferuje dobrą obsługę od przedsprzedaży do obsługi posprzedażnej.

Ten produkt jest zwykle dostosowany.
Jesteśmy producentem i posiadamy profesjonalny dział techniczny, który jest w stanie zaprojektować i dostarczyć rozwiązania zgodnie z potrzebami klienta.
Prosimy o kontakt z naszym personelem handlowym w celu uzyskania rysunków projektowych

Oto przykłady naszych klientów w celach informacyjnych
