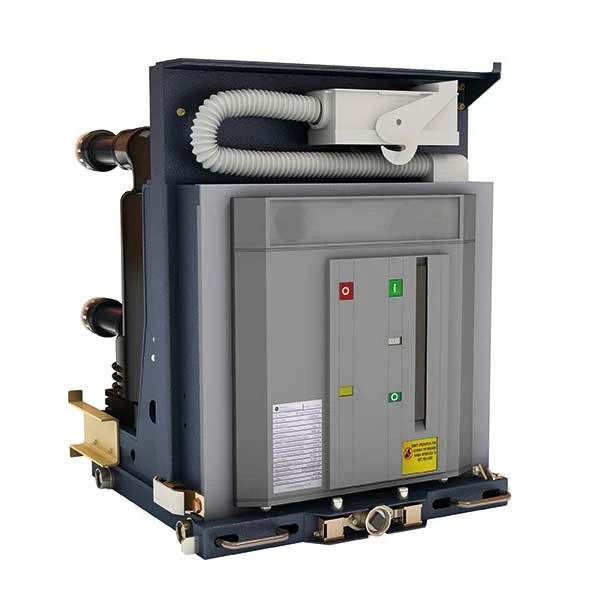

PŁYTA ROZDZIELNICY VS1 Wyłącznik próżniowy

Wysokonapięciowy wyłącznik próżniowy serii VS1 z wbudowanym biegunem jest stosowany do wewnętrznego wysokiego napięcia o napięciu znamionowym 12kV i 24kV, trójfazowy AC 50Hz. Służy do sterowania i ochrony podstacji transformatorowej., firma kopalniana i często stosowana do obsługi okazji.. Rozdzielnica jest zgodna z normami IEC62271-100, IEC61439 (idt GB/T 11022), GB 1984, DIN VDE 0670 i tak dalej.

Wyślij zapytanie

Opis

PŁYTA ROZDZIELNICY wyłącznik próżniowy VS1

Główne cechy

1. Jest wygodny do regulacji, ponieważ wyłącznik próżniowy przyjmuje konstrukcję komory łukowej znajduje się na górze, mechanizm napędowy znajduje się na dole; 2. Przyjmuje strukturę połączenia powietrza i organicznego kompozytowego materiału izolacyjnego; 3. Prosty mechanizm sprężynowy, 10000 czasów działania; 4. Płynna i dobra samohamowność dzięki mechanizmowi napędowemu ze śrubą pociągową.

Cechy konstrukcyjne:

Napięcie może osiągnąć 12kV i 24kV, prąd 4000A, a zerwanie może osiągnąć 20KA/25KA/31,5KA/40kA

Odpowiedni rozmiar szafki:
Szerokość szafki 500/550/650/800/1000mm

Model VCB: Nadaje się do wyłączników próżniowych VCB marki ABB/Siemens, Schneider itp.

Parametr techniczny

Arkusz danych wyłączników próżniowych 12kV/24KV
Nie.	Przedmiot	Jednostka	Dane
1	Napięcie znamionowe	KV	12kV	24kV
2	1 minuta. Napięcie wytrzymywane o częstotliwości zasilania	KV	42	50
3	Napięcie wytrzymywane impulsem piorunowym (szczytowe)	KV	75	125
4	Prąd znamionowy	A	630A~4000A	630~4000A
5	Znamionowy prąd wyłączalny zwarciowy	KA	20,25,31.5,40,50	20, 25, 31.5
6	Znamionowy prąd zwarciowy (szczyt)	KA	50,63,80,100,125	50, 63, 80
7	Prąd znamionowy krótkotrwały wytrzymywany 4 s	KA	20,25,31.5,40,50	20, 25, 31.5
8	Znamionowy prąd szczytowy wytrzymywany	KA	50,63,80,100,125	50.63.80
9	Poziom zabezpieczeń		Obudowa IP4X, drzwiczki VCB otwarte IP2X
10	Szerokość panelu	mm	500/550/650/800/1000	800/1000
11	Waga	KG	400~1000	500~1200
12	Częstotliwość znamionowa	Hz	50Hz lub 60Hz

drawing

high-voltage-vacuum-circuit-breaker (2)

vacuum-circuit-breaker

VS1 Indoor high voltage vacuum circuit breaker (2)

VS1 Indoor high voltage vacuum circuit breaker

CERTYFIKAT

CQC

WYSTAWA

INFORMACJE O FIRMIE

FAQ

Q5 : Czy dostępny jest OEM/ODM?

O: Tak, jest! Nasze produkty można dostosować. Posiadamy zespoły projektowe i inżynierskie, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klientów.

Q6 : Jesteś producentem lub firmą handlową?
Odp .: Jesteśmy fabryką, jako w 100% profesjonalny producent z 20-letnim doświadczeniem producenta, możemy wytwarzać produkty zgodnie z wymaganiami klientów, a także w 100 procentach kontrolować jakość produktów.

Q7 : Czy można negocjować cenę?

A: Tak, cena do negocjacji. Można go zmienić w zależności od ilości lub opakowania!

Q8 :A co z inspekcją?

Odp .: Mamy cały system kontroli od surowca do produktów końcowych, w tym test wzrostu temperatury, test natryskiwania solą, test typu przewodu, test trwałości mechanicznej.

Q9 :Jakie są warunki płatności?

A: T.T, Paypal, Western Union,Alibaba gwarancja handlowaa L/C to do przyjęcia. 30 procent T/T z góry,70 procentsaldo przed wysyłką.
