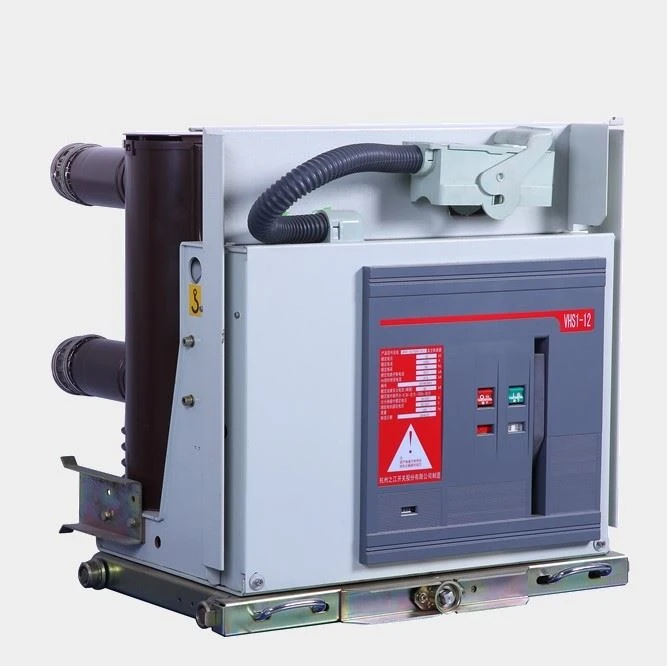

Wyłącznik próżniowy VS1 11kv 1600a

Wysokonapięciowy wyłącznik próżniowy AC VS1 12kV model jest rodzajem holistycznej i całkowicie szczelnej rozdzielnicy wysokiego napięcia, ma kompaktowe wymiary i małą objętość. VCB dotyczy sieci elektroenergetycznej o napięciu znamionowym 7,2~12kV, trójfazowej i AC 50/60Hz. Ma zastosowanie w sytuacjach częstych operacji, działając w celu ochrony i sterowania aparaturą liniową i elektryczną. Produkt jest zgodny z normami IEC{7}}, GB1984, JB3855 i DL1403 i pomyślnie przeszedł testy typu.

Wyślij zapytanie

Opis

Jest to rozdzielnica wnętrzowa z trójfazowym napięciem znamionowym AC 50Hz systemu elektroenergetycznego 12KV. Znajduje zastosowanie jako jednostka zabezpieczająco-sterująca w urządzeniach elektroenergetycznych oraz przedsiębiorstwach przemysłowych i górniczych. Ma zastosowanie w miejscach, które wymagają częstej pracy przy znamionowym prądzie roboczym lub wielokrotnego wyłączania prądu zwarciowego.

Wyłącznik przyjmuje zintegrowaną konstrukcję mechanizmu operacyjnego i korpusu wyłącznika i może być używany jako stała jednostka instalacyjna lub może być wyposażony w specjalny mechanizm napędowy w celu utworzenia jednostki wózka ręcznego.

Cechy: mały rozmiar, niewielka waga, odpowiednia do częstej pracy

Główna konstrukcja: przerywacz próżni, mechanizm elektromagnetyczny lub sprężynowy, wspornik i inne elementy.

Główne cechy

1. Jest wygodny do regulacji ze względu na zastosowanie wyłącznika próżniowego, komora łukowa znajduje się na górze, mechanizm operacyjny znajduje się na dole; 2. Przyjmuje strukturę kombinacji materiału izolacyjnego z kompozytu powietrznego i organicznego;

3. Prosty mechanizm sprężynowy, 10000 czasów pracy;

4. Gładkie i dobre działanie samoblokujące dzięki mechanizmowi napędu śruby pociągowej.

Wymagania środowiskowe

A. Wysokość nie może przekraczać 1000 m;

B. temperatura otoczenia, maksymalna temperatura plus 40 stopni, maksymalna temperatura 15 stopni (pozwala tylko na przechowywanie - 30 stopni);

C. Wilgotność środowiska: średnia dzienna wilgotność względna wynosi 95 procent, a średnia miesięczna wilgotność względna jest mniejsza niż 90 procent. Średnia dzienna ostrość ciśnienia pary nasyconej wynosiła 2,2 * 10 ^ 3 mpa

Średnie dobowe wartości ciśnienia pary nasyconej wynosiły 1,8 * 10 ^ 3 mpa

D. Bez ognia, bez niebezpiecznego opatrunku, bez poważnego zanieczyszczenia, bez chemicznego Fuji i bez gwałtownego wstrząsania.

Parametry produktu

NIE.	PRZEDMIOT	Jednostka	Parametr
1	Napięcie znamionowe	KV	12
2	Znamionowa tolerancja napięcia impulsu oświetlenia	KV	75
3	1 min Częstotliwość Napięcie	KV	42
4	Tolerancja częstotliwości napięcia obwodu wtórnego (1 min)	V	2000
5	Znamionowy prąd wyłączania zwarciowego	Czasy	50
6	Częstotliwość zasilania 1 min	KA	42/48
7	Napięcie udarowe piorunowe wytrzymywane (szczyt)	KA	75/85
8	Znamionowy prąd zwarciowy wyłączalny	KA	20/25	31.5	40
9	Prąd znamionowy	A	630 1250	630/1250	1250/1600
				1600/2000	2000/2500
				2500/3150	3150/4000
10	Znamionowa stabilność termiczna prądu (RMS)	kA	20/25	31.5	40
11	Prąd znamionowy stabilności dynamicznej (szczyt)	kA	63	80	100
12	Znamionowy prąd zwarciowy zamknięcia (szczyt)	kA	63	80	100
13	znamionowa sekwencja operacyjna		O-0.3s-CO-180s-CO O-180s-CO-180s-CO
14	Oceniono jako grupę urządzeń przerywających prąd elektryczny pojedynczo/w układzie back-to-back	A	630/400 800/400(40KA)
15	Żywotność mechaniczna	Czasy	10000

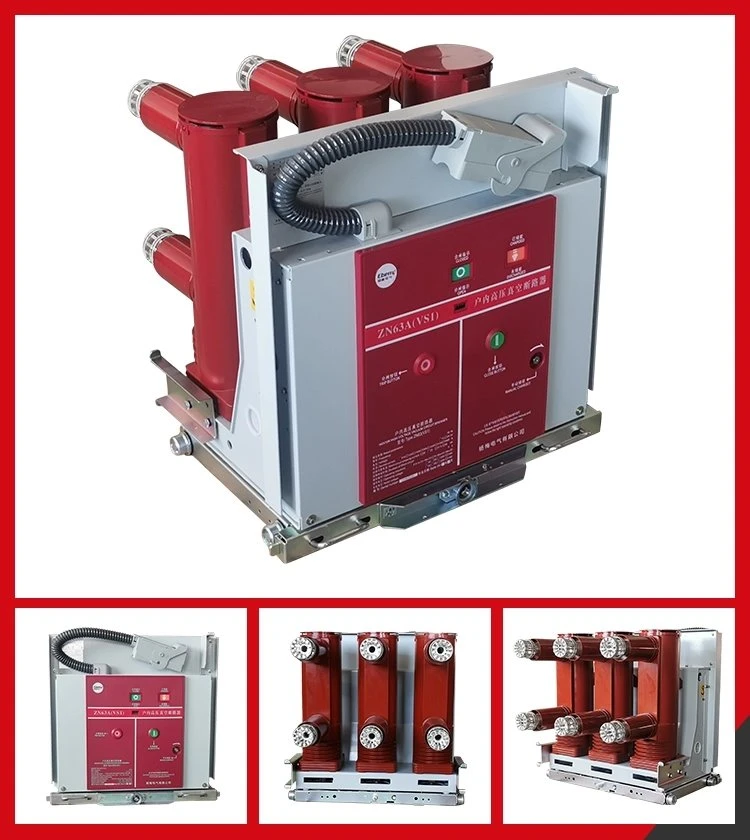

circuit breaker (8)

circuit breaker

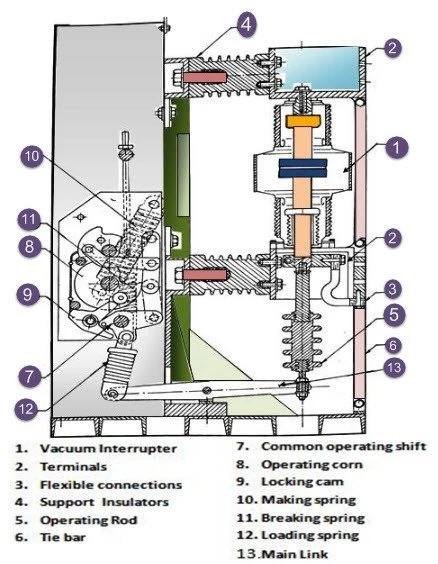

drawing

high-voltage-vacuum-circuit-breaker (2)

High-Voltage-Vacuum-Circuit-Breaker (3)

High-Voltage-Vacuum-Circuit-Breaker

CERTYFIKAT

CQC

WYSTAWA

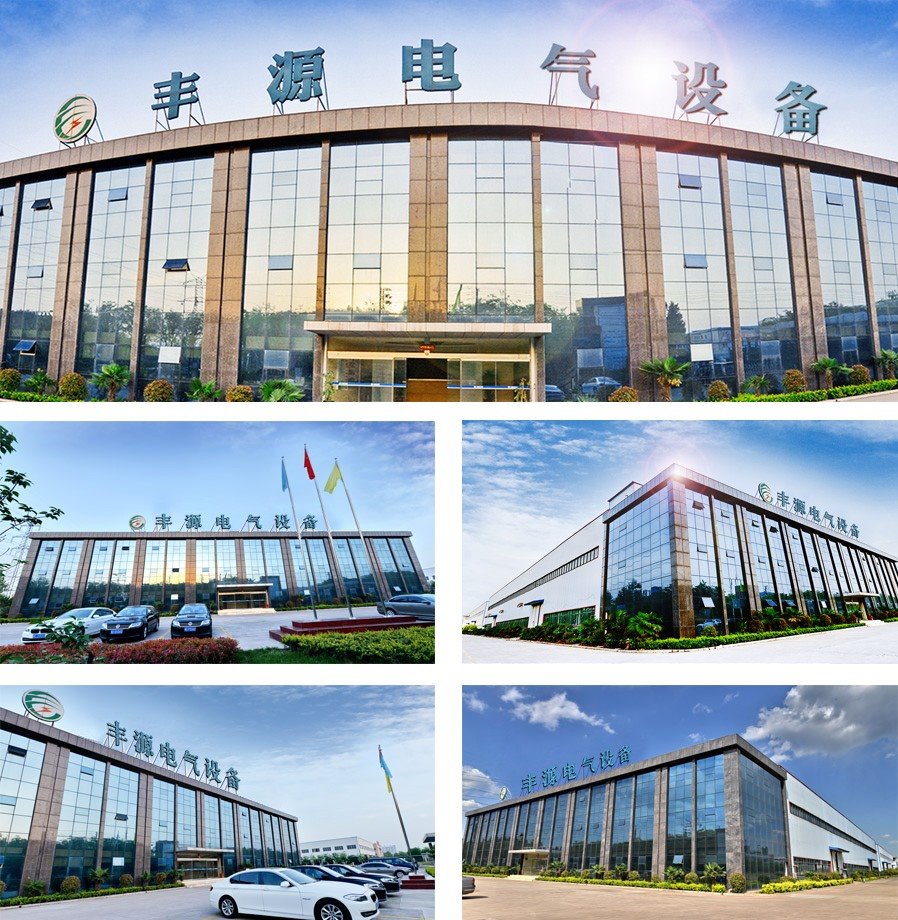

INFORMACJE O FIRMIE
